曝气生物滤池

　　曝气生物滤池

　　曝气生物滤池，简称BAF，是80年代末在欧美发展起来的一种新型生物膜法污水处理工艺，于90年代初得到较大发展，比较大规模达几十万吨每天，并发展为可以脱氮除磷。

　　简介

　　Biological Aerated Filter

　　该工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX(有害物质)的作用。曝气生物滤池是集生物氧化和截留悬浮固体一体的新工艺。

　　工艺特点

　　①一次性投资比传统方法低1/4;

　　②占用面积为常规工艺的1/10～1/5，运行费低1/5;

　　③进水要求悬浮物50～60mg/L，比较好与一级强化处理相结合，如采用水解酸化池;

　　④填料多为页岩陶粒，直径5mm，层高1.5～2m;

　　⑤水往下、气往上的逆向流可不设二沉池。

　　曝气生物滤池与普通活性污泥法相比，具有有机负荷高、占地面积小(是普通活性污泥法的1/3)、投资少(节约30%)、不会产生污泥膨胀、氧传输效率高、出水水质好等优点，但它对进水SS要求较严(一般要求SS≤100mg/L，比较好SS≤60mg/L)，因此对进水需要进行预处理。同时，它的反冲洗水量、水头损失都较大。


　　工艺原理

　　BIOSTYR工艺

　　BIOSTYR是法国OTV公司的注册水处理工艺技术，由于采用新型轻质悬浮填料--BIOSTYRENE(主要成分是聚苯乙烯，且比重小于1g/cm3)而得名。下面以去除BOD、SS并具有硝化脱氮功能的反应器为例说明其工艺结构与基本原理。

　　BIOSTYR工艺是一种上流生物滤池，是一种运行可靠、自动化程度高、出水水质好、抗冲击能力强和节约能耗的新一代污水处理革新工艺，工艺成熟高效。

　　污水通过滤料层，水体含有的污染物被滤料层截留，并被滤料上附着的生物降解转化，同时，溶解状态的有机物和特定物质也被去除，所产生的污泥保留在过滤层中，而只让净化的水通过，这样可在一个密闭反应器中达到完全的生物处理而不需在下游设置二沉池进行污泥沉降。

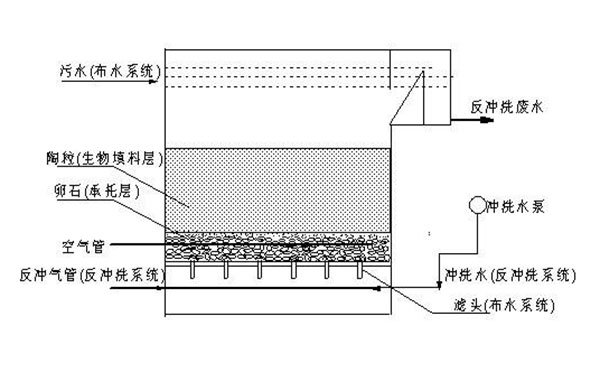

　　滤池底部设有进水和排泥管，中上部是填料层，厚度一般为2.5～3.5m，为防止滤料流失，滤床上方设置装有滤头的混凝土挡板，滤头可从板面拆下，不用排空滤床，方便维修。挡板上部空间用作反冲洗水的储水区，其高度根据反冲洗水头而定。

　　该区内设有回流泵用于将滤池出水泵至配水廊道，继而回流到滤池底部实现反硝化，在不需要反硝化的工艺中没有该回流系统。填料层底部与滤池底部的空间留作反冲洗再生时填料膨胀之用。

　　滤池供气系统分两套管路，置于填料层内的工艺空气管用于工艺曝气(主要由曝气风机提供增氧曝气)，并将填料层分为上下两个区：上部为好氧区，下部为缺氧区。根据不同的原水水质、处理目的和要求，填料层的高度不同，好氧区、厌氧区所占比例也相应变化;滤池底部的空气管路是反冲洗空气管。

　　该工艺具有如下特点：

　　上流滤池，底部渠道进配水，顶部出水;

　　滤料比重小于1;

　　穿孔管曝气，节省设备投资和维护费;

　　滤头在滤池的顶部，与处理后水接触，易于维护;重力反冲洗，无须反冲洗水泵;

　　工艺空气和反冲洗用气共用鼓风机;

　　曝气管可布置在滤层中部或底部，在同一池中可完成硝化、反硝化功能；

　　Biofor工艺

　　Biofor(生物过滤氧化反应池)是得利满水务继滴滤池、Biodrof干式过滤系统之后的专为污水处理厂设计的第三代生物膜反应池。

　　与其它类型的生物过滤工艺相比，Biofor主要具有下列特性：

　　①向上流生物过滤进水自滤池底部流向顶部，上流过滤在滤池的整个高度上持续提供正压条件，与下向流过滤相比提供了许多优势。

　　②使用特制的过滤及生物膜支持煤介：Biolite生物滤料确保获得较高的生物膜浓度和较大的截留能力，并加长了运行周期。

　　③高性能曝气Biofor采用了特制的曝气头：它不仅能高效的供氧，而且节约能源、使用安全、易于操作和维护。

　　④流体完全均匀的分布空气和水流为同向流。Biofor生物滤池的滤板配有25UB33e滤头，该滤头的防阻塞设计通过均匀的配水使过滤效果优化。

　　BIOSMEDI工艺

　　上海市政院邹伟国等开发了一种名为BIOSMEDI的曝气生物滤池，它采用脉冲反冲洗、气水同向流的形式，可用于微污染源水预处理或污水深度处理。

　　BIOSMEDI生物滤池是上海市政工程设计研究院针对微污染原水开发的一种新型生物滤池，该滤池以轻质颗粒滤料为过滤介质，滤料比重较小，一般约在0.1左右，粒径的大小为4～5mm左右，比重及粒径的大小可根据实际需要选择确定，这种滤料具有来源广泛、滤料比表面积大、表面适宜微生物生长、价格便宜(300～500元/立方米)、化学稳定性好等一系列优点。

　　BIOSMEDI生物滤池原理：

　　滤池上部采用钢筋混凝土板(板上采用倒滤头出气和水)抵制滤料的浮力及运行的阻力。在滤层下部，用混凝土板或钢板分隔在滤层下部形成气囊，在反冲洗时下部形成空气室。

　　原水从进水阀进入气室，通过中空管进入滤层，在滤料阻力的作用下使滤池进水均匀，空气布气管安装在滤层下部，空气通过穿孔布气管进行布气，经过滤层去除水中的有机物、氨氮后，出水经倒滤头进入上部清水区域排出。

　　滤池反冲洗采用脉冲冲洗的方法，首先关闭进水阀及曝气管，打开滤池下部的反冲洗气管，在滤层下部形成一段气垫层，当气垫层达到一定高度后，此时瞬时把气垫层中的空气通过阀门或虹吸的方法迅速排空，此时滤层中从上到下冲洗的水流量瞬时忽然加大，导致滤料层忽然向下膨胀，脉冲几次后，可以把附着在滤料上的悬浮物质脱落，再打开排泥阀，利用生物滤池的出水进行水漂洗，可有效地达到清洁滤料的目的。

　　具有以下优点：

　　①、较小的滤层阻力;采用气水同向流，避免了气水逆向流时水流速度和气流速度的相对抵消而造成能量的浪费，另外，滤料粒径较均匀，大大增加滤层的孔隙率，减少滤池运行时的水头损失。

　　②、价格低、性能优的滤料;滤料具有来源广泛、滤料比表面积大、表面适宜微生物生长、价格便宜(一般价格低于500元/立方米)、化学稳定性好;滤料比表面积大，有利于氧气的传质，大大提高了充氧效率，布气可采用穿孔管布气即可，节省工程投资。

　　③、独特的脉冲反冲洗形式;传统的水反冲、气水反冲均难以奏效，该滤池采用独特的脉冲反冲洗方式，不需要专门的反冲洗水泵及鼓风机，是一种高效、低能耗的反冲洗形式。

　　曝气生物滤池作为集生物氧化和截留悬浮固体于一体，节省了后续沉淀池(二沉池)，具有容积负荷、水力负荷大，水力停留时间短，所需基建投资少，出水水质好：运行能耗低，运行费用少的特点。
