一、全自动软化水设备概述

    软化水设备，顾命思义即降低水硬度的设备。软化水设备主要去除水中的钙、镁离子，结合我公司多年的经验，使出水达到使用方的要求。



二、全自动软化水设备简介

    全自动软化水装置是一种具有软化水中硬度功能的设备, 由于水的硬度主要由钙、镁形成，全自动 软化水设备采用离子交换树脂，去除水中的钙、镁等结垢离子。当含有硬度离子的原水通过交换器内树脂层时，水中的钙、镁离子便与树脂吸附的钠离子发生置换，树脂吸附了钙、镁离子而钠离子进入水中，这样从交换器内流出的水就是去掉了硬度的软化水。将水中的Ca2+、Mg2+（形成水垢的主要成份）置换出来，随着树脂内Ca2+、Mg2+的增加，树脂去除Ca2+、Mg2+的效能逐渐降低，就必须进行再生，再生过程就是用盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子再置换出来，随再生废液排出罐外，这时树脂就又恢复了软化交换功能。全自动软化水设备采用离子交换树脂，去除水中的钙、镁等结垢离子。当含有硬度离子的原水通过交换器内树脂层时，水中的钙、镁离子便与树脂吸附的钠离子发生置换，树脂吸附了钙、镁离子而钠离子进入水中，这样从交换器内流出的水就是去掉了硬度的软化水。



三、工作原理

    水力控制阀利用水流的动能驱动两组涡轮分别带动两组齿轮推动水表盘和控制盘的旋转。水表盘累计通过的流量，控制盘则将原水压力信号通过一组孔道引入一组阀室，在转动的同时按设定规律打开或关闭压力孔道，从而实现集成在一体的一组阀门的自动切换。

    软水器由两个树脂罐（主罐和副罐）水力控制阀、盐箱三部分组成，控制阀控制水路在主罐和副罐之间切换，确保总有一个罐处于工作状态，而另一个罐处于再生或备用状态，再生盐液靠阀内装设的文丘里喷射器负压吸入，再生及清洗用水是另一个罐的软化出水。对于不同的原水硬度配用不同号码的水表盘以达到对应的工作和再生周期。



四、性能特点

    1.自动化程度高，运行工况稳定，全自动软化水设备按预先设置的程序，自动完成软化再生等循环过程。日常运行除加盐外无须人工操作。

    2.先进程序控制装置，运行准确可靠，替代手工操作，完全实现水处理的各个环节的自动转换。

    3.高效率低能耗，运行费用经济。由于软化器整体设计合理，使树脂的交换能力得以充分发挥，设备采用射流式吸盐，替代盐泵，降低了能耗。

    4.设备结构紧凑，占地面积小，节省了基建投资，安装、调试，使用简便易行，运行部件性能稳定。

    5.选型灵活，可根据需要选择单罐、双罐、多罐系统；时间、流量控制方式；同时再生、交替再生等运行方式。

    6.性能可靠，出水水质稳定。

    7.抗腐蚀性强，罐体采用玻璃钢及工程塑料或不锈钢制作，可避免再生剂对设备的腐蚀。



五、应用领域

    1.石油化工系统；

    2.中央空调的冷却、冷冻循环水系统；

    3.工业循环水系统；

    4.蒸汽、热水锅炉、茶炉的热水系统；

    5.轻工纺织、食品卫生、宾馆饭店等多种行业水体软化等。

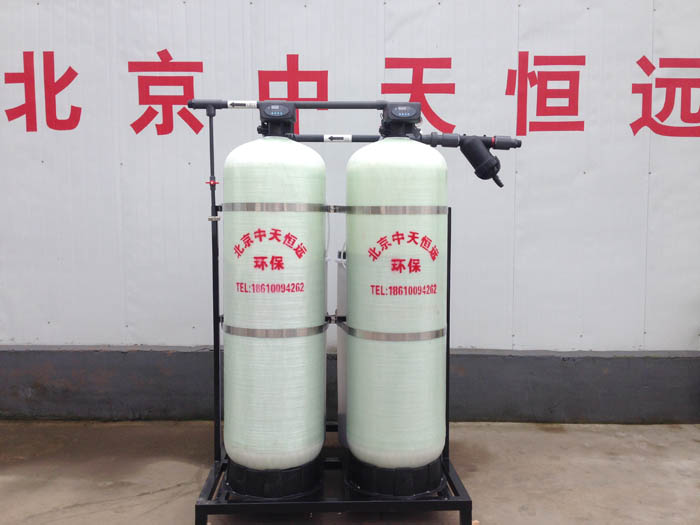

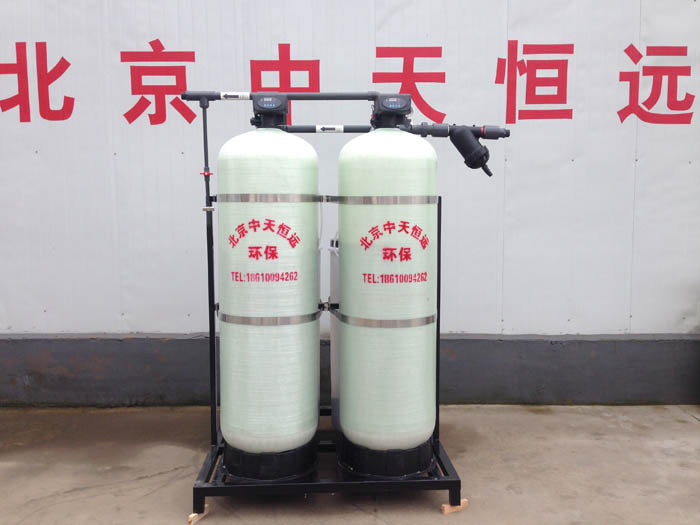

六、工程案例图片展示



七、全自动软化水设备规格型号表

型号		流量（t/h）	罐径（mm）	树脂（L）	外形尺寸（m）	Autotrol	Fleck	润新
单罐时间控制	ZK-1T	0.5-1.5	Φ250	50	0.8*0.5*1.9	255/440	5600	F65P1
	ZK-2T	1.6-2.5	Φ300	75	0.9*0.5*1.9	255/440	5600	F65P1
	ZK-3T	2.5-3.0	Φ350	100	1.0*0.5*1.9	255（268）/440	5600,2150	F63P1
	ZK-4T	3.2-4.5	Φ400	125	1.2*0.5*1.9	268（255,278）/440	2750	F63P1
	ZK-5T	4.5-5.5	Φ500	150	1.2*0.5*1.9	278/440	2750	F74A1
	ZK-6T	6-8	Φ600	300	1.6*1.3*2.6	180/440,MG/940	2750	F74A1
	ZK-10T	7-12	Φ800	600	1.6*1.3*2.6	MG/940,180/440	2850	F74A1
	ZK-15T	13-16	Φ900	900	2.0*1.5*2.6	MG/940,172/440	2850	F77A1
	ZK-20T	16-27	Φ1000	1000	2.6*1.5*2.6	172/440	2900	F77A1
	ZK-35T	30-40	Φ1200	1500	3.0*2.0*2.8	182(172)/440	3130,3150	F78A1
	ZK-50T	40-55	Φ1500	2150	3.7*2.4*2.8	182/440	3900	F96A1
单罐流量控制	ZK-1Q	0.5-1.5	Φ250	50	0.8*0.5*1.9	255/460	5600	F65P3
	ZK-2Q	1.6-2.5	Φ300	75	0.9*0.5*1.9	255/460	5600	F65P3
	ZK-3Q	2.5-3.0	Φ350	100	1.0*0.5*1.9	255（268）/460	5600,2150	F63P3
	ZK-4Q	3.2-4.5	Φ400	125	1.2*0.5*1.9	268（278）/460（960）	2750	F63P3
	ZK-5Q	4.5-5.5	Φ500	150	1.2*0.5*1.9	278/962	2750	F74A3
	ZK-6Q	6-8	Φ600	300	1.6*1.3*2.6	180/480,MG/962	2750	F74A3
	ZK-10Q	7-12	Φ800	600	1.6*1.3*2.6	MG/962,180/480	2850	F74A3
	ZK-15Q	13-16	Φ900	900	2.0*1.5*2.6	MG/962,172/480	2850	F77A3
	ZK-20Q	16-27	Φ1000	1000	2.6*1.5*2.6	172/480	2900	F77A3
	ZK-35Q	30-40	Φ1200	1500	3.0*2.0*2.8	182（172）/480	3130,3150	F78A3
	ZK-50Q	40-55	Φ1500	2150	3.7*2.4*2.8	182/480	3900	F96A3
双罐一用一备	ZK-3D2	2.5-3.0	Φ350*2	200	1.3*0.5*1.9	255/962	9000	-
	ZK-4D2	3.2-4.5	Φ400*2	250	1.4*0.5*1.9	255（278）/964	9000	-
	ZK-5D2	4.5-5.5	Φ500*2	300	2.2*0.9*1.9	278/964	9000	-
	ZK-6D2	6-8	Φ600*2	600	2.6*1.3*2.6	180/480D2，MG/962MS	9000	-
	ZK-10D2	7-12	Φ800*2	1200	3.2*1.3*2.6	MG/962MS,180/480D2	9500	-
	ZK-15D2	13-16	Φ900*2	1800	4.0*1.5*2.6	MG/962MS,172/480D2	9500	-
	ZK-20D2	16-27	Φ1000*2	2000	4.0*1.5*2.6	172/480D2	2900	-
	ZK-35D2	30-40	Φ1200*2	3000	4.5*2.0*2.8	182(172)/480D2	3130,3150	-
	ZK-50D2	40-55	Φ1500*2	4250	5.8*2.4*2.8	182/480D2	3900	-
双罐同时运行	ZK-3E2	4-6	Φ350*2	200	1.3*0.5*1.9	255/966	2510	F63P3
	ZK-4E2	6-9	Φ400*2	250	1.4*0.5*1.9	255(278)/966	2750	F63P3
	ZK-5E2	8-11	Φ500*2	300	2.2*0.9*1.9	278/962	2750	F74A3
	ZK-6E2	11-16	Φ600*2	600	2.6*1.3*2.6	180/480E2,MG/962E2	2850	F74A3
	ZK-10E2	12-24	Φ800*2	1200	3.2*1.3*2.6	MG/962E2,180/480E2	2850	F74A3
	ZK-15E2	25-38	Φ900*2	1800	4.0*1.5*2.6	MG/962E2,172/480E2	2850	F77A3
	ZK-20E2	40-50	Φ1000*2	2000	4.0*1.5*2.6	172/480E2	2900	F77A3
	ZK-35E2	55-80	Φ1200*2	3000	4.5*2.0*2.8	182(172)/480E2	3130,3150	F78A3
	ZK-50E2	85-100	Φ1500*2	4250	5.8*2.4*2.8	182/480E2	3900	F96A3
三罐系统运行	ZK-10D/E3	-	Φ800*3	1800	4.2*1.3*2.6	MG962E3,180/480D/E3	2850	-
	ZK-15D/E3	-	Φ900*3	2700	5.2*1.5*2.6	MG962E3,172/480D/E3	2850	-
	ZK-20D/E3	-	Φ1000*3	3000	5.2*1.5*2.6	172/480D/E3	2900	-
	ZK-35D/E3	-	Φ1200*3	4500	6.0*2.4*2.8	182(172)/480D/E3	3130,3150	-
	ZK-50D/E3	-	Φ1500*3	6375	10*2.4*2.8	182/480D/E3	3900	-



八、客户选型表
