一、整体结构概述

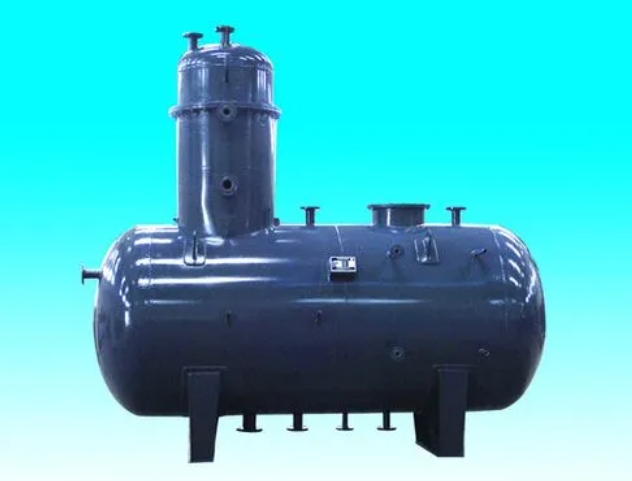

旋膜式除氧器主要由除氧塔头、除氧水箱以及连接两者的管路组成。除氧塔头是旋膜式除氧器的核心部件，负责将补给水和凝结水加热至饱和温度，并通过特定的结构实现高效的除氧。除氧水箱则用于储存合格的除氧水，为锅炉提供源源不断的给水。
二、除氧塔头结构特点
1. 外壳设计：除氧塔头的外壳通常采用高强度钢材焊接而成，具有优良的耐压性能和密封性能。外壳的形状一般为圆柱形，以适应内部结构的布局和流体的流动。
2. 旋膜器组：旋膜器组是除氧塔头的核心部件之一，由多个射流旋膜管（简称起膜管）组成。起膜管采用特殊设计，使进入的补给水和凝结水在管内形成旋转的水膜，从而增大水与蒸汽的接触面积，提高热质交换效率。此外，起膜管的设计还考虑了液态传热传质的特点，使旋膜式除氧器具有更好的除氧效果和稳定性。
3. 淋水篦子：淋水篦子位于旋膜器组的上方，用于将经过旋膜器初步除氧的水进行二次分配。淋水篦子由数层交错排列的角形钢制作而成，使水呈均匀淋雨状落到下方的液汽网上，从而确保水与蒸汽的充分接触。
4. 蓄热填料液汽网：蓄热填料液汽网是旋膜式除氧器的另一个重要部件，由相互间隔的扁钢带及一个圆筒体组成，内装一定高度特制的不锈钢丝网。当水通过液汽网时，与二次蒸汽进行充分的热质交换，使水加热至饱和温度并进行深度除氧。此外，蓄热填料液汽网还具有一定的蓄热能力，有助于稳定除氧器的运行。
除氧水箱位于除氧塔头的下方，用于储存合格的除氧水。除氧水箱的设计考虑了水位的稳定控制和除氧水的品质保障。在除氧水箱内部，设有强力换热再沸腾装置，该装置能够迅速提升水温并进一步深度除氧，减小水箱振动和降低噪音。此外，除氧水箱还设有安全阀、压力表、温度表等附件，以确保设备的安全运行。
四、连接管路设计
连接管路是旋膜式除氧器的重要组成部分，负责将补给水、凝结水等流体引入除氧塔头并将合格的除氧水导出。连接管路的设计考虑了流体的流动性能和设备的整体布局，确保流体在管路中顺畅流动并减少能量损失。同时，连接管路还具有一定的承压能力和密封性能，以保障设备的安全运行。
综上所述，旋膜式除氧器以其独特的结构特点和高效的除氧性能在电力行业中得到了广泛应用。通过深入了解旋膜式除氧器的结构特点和工作原理，我们可以更好地掌握其操作和维护方法，为设备的稳定运行提供有力保障。
