家用壁挂式洗澡水处理设备，包括机架，所述机架侧面设有储水箱，所述储水箱侧面设有过滤结构，所述机架下端固定安装有活性炭过滤器，所述活性炭过滤器下端固定安装有过滤装置，所述活性炭过滤器的出水孔插入过滤箱体上端的进水孔内，所述过滤装置下端设有自冲洗装置，所述自冲洗装置下端固定安装有电解除污装置，所述电解除污装置下端固定安装有贮水箱，所述电解除污箱体装有过滤网的一端的插入贮水箱体内，所述贮水箱体底面开有出水孔，所述出水孔内插装有导流管，所述导流管远离出水孔的一端插装在抽水马桶的进水孔内。本发明的有益效果是，结构简单，实用性强。

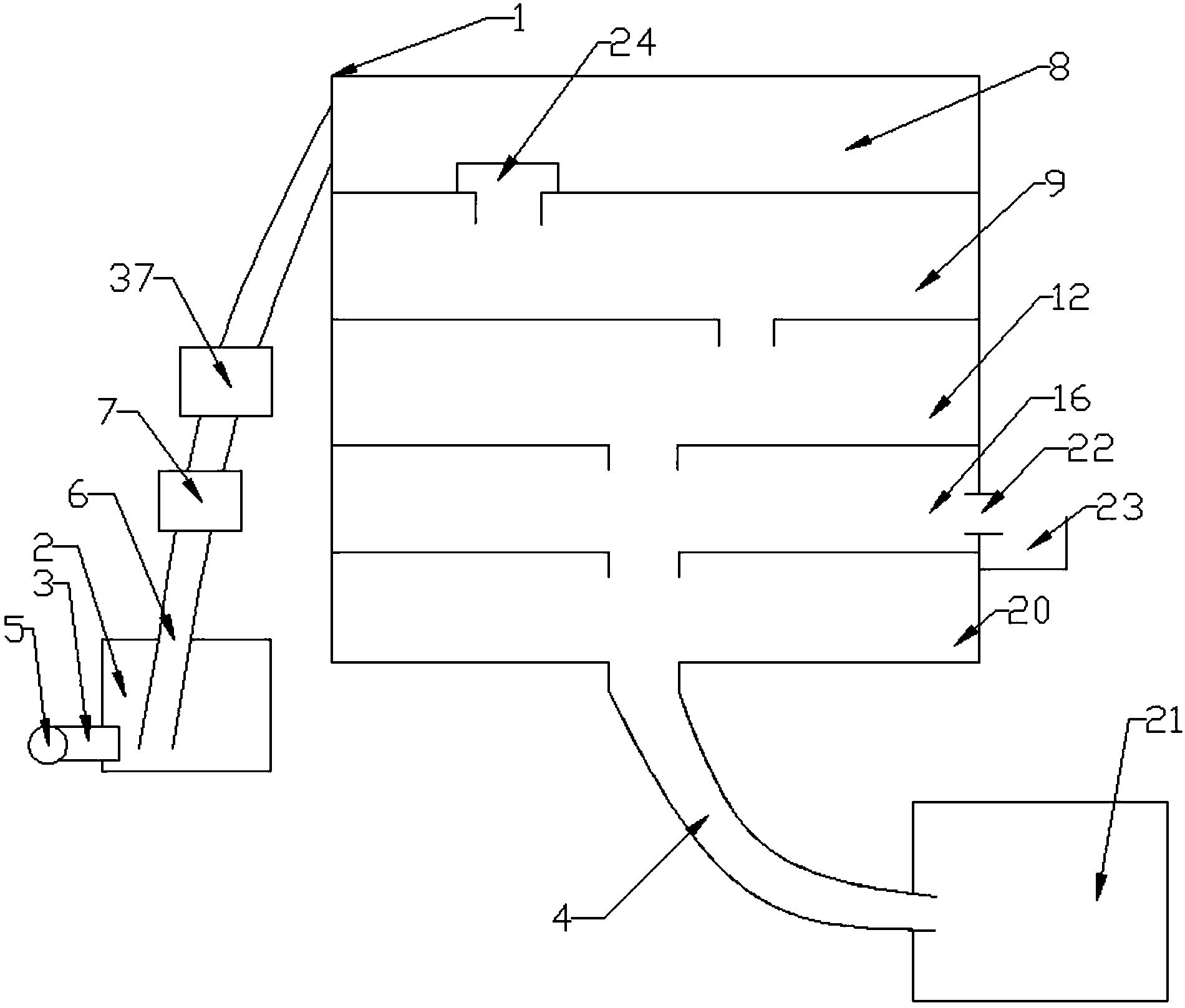

1.一种家用壁挂式洗澡水处理设备，包括机架(1)，其特征在于，所述机架(1)侧面设有固定安装在地面上的储水箱(2)，所述储水箱(2)一侧开有进水孔(3)，所述进水孔(3)通过导流管(4)与洗澡水排水口(5)连接，所述储水箱(2)顶部开有出水孔(6)，所述出水孔(6)内插装有导流管(4)，所述导流管(4)与储水箱(2)底部不接触，所述导流管(4)靠近出水孔(6)处设有过滤结构(7)，所述机架(1)侧面开有进水孔(3)，所述导流管(4)远离储水箱(2)出水孔(6)的一端插装在机架(1)侧面进水孔(3)内，所述储水箱(2)出水孔(6)与机架(1)侧面进水孔(3)之间的导流管(4)上插装有抽吸泵(37)，所述机架(1)进水孔(3)下端固定安装有活性炭过滤器(8)，所述机架(1)进水孔(3)上的导流管(4)插装在活性炭过滤器(8)的进水孔(3)处，所述活性炭过滤器(8)下端固定安装有过滤装置(9)，所述过滤装置(9)由过滤箱体(10)、开在过滤箱体(10)上端的进水孔(3)、由上到下一层层放置的过滤层(11)、开在过滤箱体(10)下端的出水孔(6)组成，所述活性炭过滤器(8)的出水孔(6)插入过滤箱体(10)上端的进水孔(3)内，所述过滤装置(9)下端设有自冲洗装置(12)，所述过滤箱体(10)下端的出水孔(6)通过导流管(4)插入自冲洗装置(12)内，所述自冲洗装置(12)由自冲洗箱体(13)、一端插装在自冲洗箱体(13)内另一端插装在过滤装置(9)内的虹吸管(14)、开在自冲洗箱体(13)侧面的出水管(15)组成，所述自冲洗装置(12)下端固定安装有电解除污装置(16)，所述电解除污装置(16)由电解除污箱体(17)、开在电解除污箱体(17)顶面的进水孔(3)、连通自冲洗装置(12)出水管(15)和电解除污箱体(17)顶面的进水孔(3)之间的导流管(4)、固定安装在电解除污箱体(17)底端的过滤网(18)、固定安装在机架(1)上的泡沫排污管(19)组成，所述电解除污装置(16)下端固定安装有贮水箱(20)，所述电解除污箱体(17)装有过滤网(18)的一端的插入贮水箱体(20)内，所述贮水箱体(20)底面开有出水孔(6)，所述出水孔(6)内插装有导流管(4)，所述导流管(4)远离出水孔(6)的一端插装在抽水马桶(21)的进水孔(3)内。
2.根据权利要求1所述的一种家用壁挂式洗澡水处理设备，其特征在于，所述电解除污箱体(17)为L形压力罐箱体，所述电解除污箱体(17)一端通过导流管(4)与活性炭过滤器(8)进水孔(3)连接，所述电解除污箱体(17)另一端固定连接有泡沫排污管(19)。
3.根据权利要求1所述的一种家用壁挂式洗澡水处理设备，其特征在于，所述机架(1)侧面开有通孔(22)，所述泡沫排污管(19)通过通孔(22)伸出机架(1)，所述机架(1)侧面固定安装有泡沫收集箱(23)，所述泡沫收集箱(23)位于泡沫排污管(19)下面。
4.根据权利要求1所述的一种家用壁挂式洗澡水处理设备，其特征在于，所述活性炭过滤器(8)的出水孔(6)上端装有防止活性炭掉落的活性炭过滤网(24)。
5.根据权利要求1所述的一种家用壁挂式洗澡水处理设备，其特征在于，所述过滤结构(7)由污垢收集过滤袋(25)、头发收集过滤袋(26)、滤网(27)组成。
6.根据权利要求1所述的一种家用壁挂式洗澡水处理设备，其特征在于，所述储水箱(2)侧面固定连接有凸台(28)，所述储水箱(2)顶面两侧固定连接有挂钩(29)，所述挂钩(29)钩在凸台(28)上。
7.根据权利要求5所述的一种家用壁挂式洗澡水处理设备，其特征在于，所述所述过滤结构(7)为可拆卸式过滤结构，所述过滤结构(7)通过螺纹结构与导流管(4)连接，所述螺纹结构由攻在导流管(4)内壁上的螺纹(30)和过滤结构(7)外侧的螺纹(30)组成。
8.根据权利要求1所述的一种家用壁挂式洗澡水处理设备，其特征在于，所述虹吸管(14)两端不等高，所述虹吸管(14)插入自冲洗箱体(13)内的高度高于插入过滤装置(9)内的高度。
9.根据权利要求1所述的一种家用壁挂式洗澡水处理设备，其特征在于，所述机架(1)为不锈钢材质，所述机架(1)背面焊接有安装插板(31)，所述安装插板(31)为L形安装插板。
10.根据权利要求1所述的一种家用壁挂式洗澡水处理设备，其特征在于，所述机架(1)侧面开有开关放置槽(32)，所述开关放置槽(32)内放入开关(33)，所述机架(1)侧面开有电线放置孔(34)，所述电线放置孔(34)内插入电线(35)，所述电线(35)远离机架(1)的一端插入插座(36)内。
原有的洗澡水处理设备一般都用在洗浴中心，家庭的很少，本发明的新型家用壁挂式洗澡水处理设备直接把家庭洗完澡的水收集起来，把里面的污垢和头发过滤出去，通过一级级的过滤把里面的杂质、细菌过滤出去，直接把过滤过的水收集在贮水箱中，与抽水马桶连接，把水直接冲，马桶用，挂在墙上，节省空间。
发明内容
本发明的目的是为了解决上述问题，设计了一种家用壁挂式洗澡水处理设备。
实现上述目的本发明的技术方案为，一种家用壁挂式洗澡水处理设备，包括机架，所述机架侧面设有固定安装在地面上的储水箱，所述储水箱一侧开有进水孔，所述进水孔通过导流管与洗澡水排水口连接，所述储水箱顶部开有出水孔，所述出水孔内插装有导流管，所述导流管与储水箱底部不接触，所述导流管靠近出水孔处设有过滤结构，所述机架侧面开有进水孔，所述导流管远离储水箱出水孔的一端插装在机架侧面进水孔内，所述储水箱出水孔与机架侧面进水孔之间的导流管上插装有抽吸泵，所述机架进水孔下端固定安装有活性炭过滤器，所述机架进水孔上的导流管插装在活性炭过滤器的进水孔处，所述活性炭过滤器下端固定安装有过滤装置，所述过滤装置由过滤箱体、开在过滤箱体上端的进水孔、由上到下一层层放置的过滤层、开在过滤箱体下端的出水孔组成，所述活性炭过滤器的出水孔插入过滤箱体上端的进水孔内，所述过滤装置下端设有自冲洗装置，所述过滤箱体下端的出水孔通过导流管插入自冲洗装置内，所述自冲洗装置由自冲洗箱体、一端插装在自冲洗箱体内另一端插装在过滤装置内的虹吸管、开在自冲洗箱体侧面的出水管组成，所述自冲洗装置下端固定安装有电解除污装置，所述电解除污装置由电解除污箱体、开在电解除污箱体顶面的进水孔、连通自冲洗装置出水管和电解除污箱体顶面的进水孔之间的导流管、固定安装在电解除污箱体底端的过滤网、固定安装在箱体上的泡沫排污管组成，所述电解除污装置下端固定安装有贮水箱，所述电解除污箱体装有过滤网的一端的插入贮水箱体内，所述贮水箱体底面开有出水孔，所述出水孔内插装有导流管，所述导流管远离出水孔的一端插装在抽水马桶的进水孔内。
所述电解除污箱体为L形压力罐箱体，所述电解除污箱体一端通过导流管与活性炭过滤器进水孔连接，所述电解除污箱体另一端固定连接有泡沫排污管。
所述机身侧面开有通孔，所述泡沫排污管通过通孔伸出机架，所述机架侧面固定安装有泡沫收集箱，所述泡沫收集箱位于泡沫排污管下面。
所述活性炭过滤器的出水孔上端装有防止活性炭掉落的活性炭过滤网。
所述过滤结构由污垢收集过滤袋、头发收集过滤袋、滤网组成。
所述储水箱侧面固定连接有凸台，所述储水箱顶面两侧固定连接有挂钩，所述挂钩钩在凸台上。
所述所述过滤结构为可拆卸式过滤结构，所述过滤结构通过螺纹结构与导流管连接，所述螺纹结构由攻在导流管内壁上的螺纹和过滤结构外侧的螺纹组成。
所述虹吸管两端不等高，所述虹吸管插入自冲洗箱体内的高度高于插入过滤装置内的高度。
所述机架为不锈钢材质，所述机架背面焊接有安装插板，所述安装插板为L形安装插板。
所述机架侧面开有开关放置槽，所述开关放置槽内放入开关，所述机架侧面开有电线放置孔，所述电线放置孔内插入电线，所述电线远离机架的一端插入插座内。
利用本发明的技术方案制作的新型家用壁挂式洗澡水处理设备，直接把家庭洗完澡的水收集起来，把里面的污垢和头发过滤出去，通过一级级的过滤把里面的杂质、细菌过滤出去，直接把过滤过的水收集在贮水箱中，与抽水马桶连接，把水直接冲，马桶用，挂在墙上，节省空间。
