　　双甘膦废水的处理装置，使处理程度更彻底、系统集成化更高包括处理容器，所述处理容器内部由上至下设有过滤板、第二过液板，所述过滤板、第二过液板将所述处理容器由上至下分隔为处理容器上部、处理容器中部和处理容器下部，所述处理容器设有废水反应装置。所述过滤板与第二过液板之间的间距为处理容器高度的0.3-0.7倍。本实用新型提供的双甘膦废水的处理装置，可以使双甘膦废水在分步处理中逐步得以净化，废水在反应管内与双氧水混合，管内设置的螺旋板使废水和双氧水混合充分，反应完全，保证了废水达标排放。

　　权利要求书

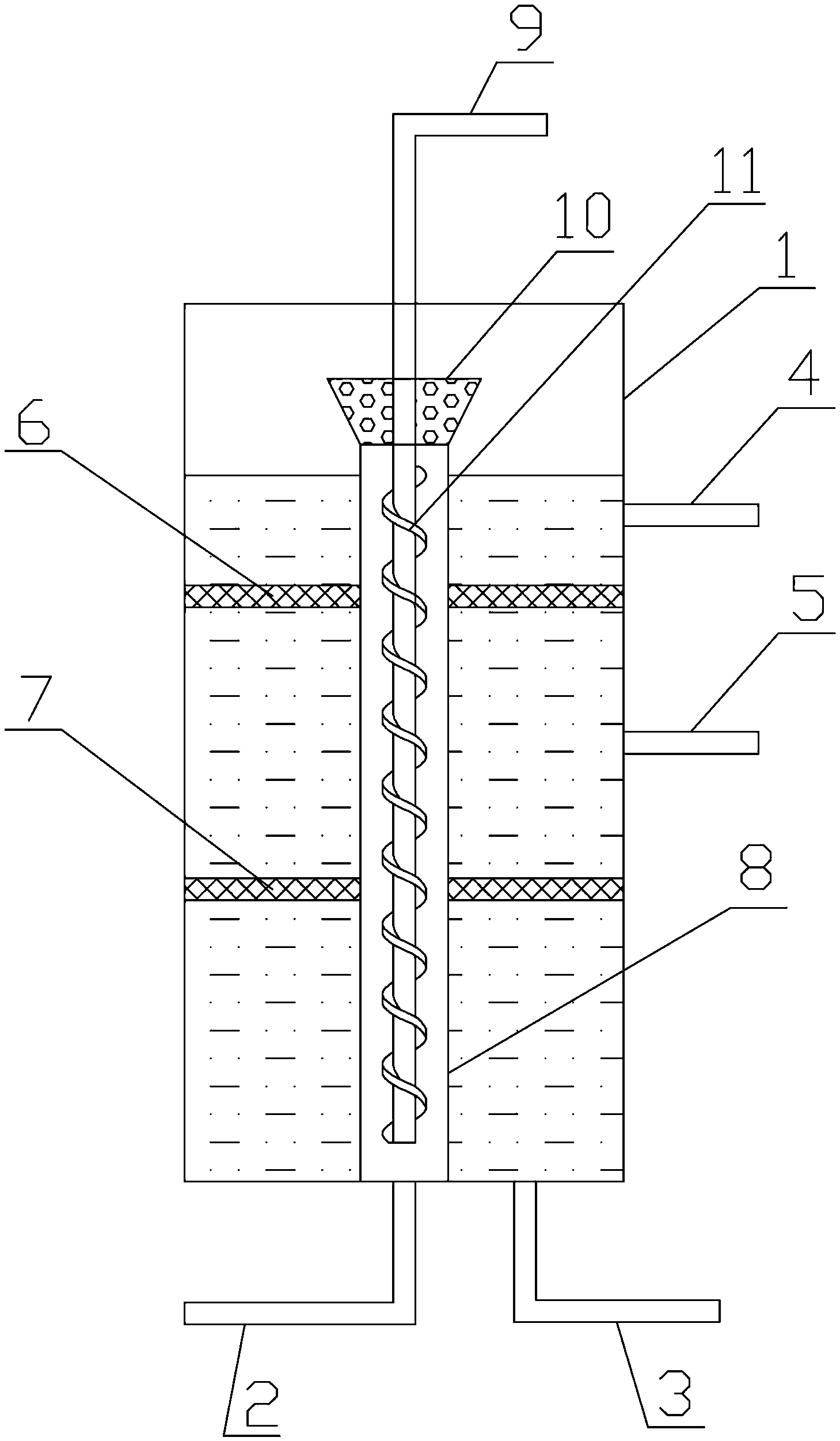

　　1.一种双甘膦废水的处理装置，包括处理容器(1)，其特征在于：所述处理容器(1)内部由上至下设有过滤板(6)、第二过液板(7)，所述过滤板(6)、第二过液板(7)将所述处理容器(1)由上至下分隔为处理容器上部、处理容器中部和处理容器下部，所述处理容器(1)设有废水反应装置;

　　所述废水反应装置包括反应管(8)，所述反应管(8)设于处理容器(1)的中心区域并穿过过滤板(6)、第二过液板(7)，所述反应管(8)底部与处理容器(1)底部连接，所述反应管(8)上端位于处理容器上部，所述反应管(8)上端设有分布器(10)，中心管(9)穿过处理容器(1)和分布器(10)通入到反应管(8)内。

　　2.根据权利要求1所述的双甘膦废水的处理装置，其特征在于：所述中心管(9)外侧设有螺旋板(11)。

　　3.根据权利要求1所述的双甘膦废水的处理装置，其特征在于：所述处理容器上部设有碱液进口(4)，所述处理容器中部设有酸液进口(5)，所述处理容器下部设有料液出口(3)。

　　4.根据权利要求1所述的双甘膦废水的处理装置，其特征在于：所述反应管(8)底部设有料液入口(2)。

　　5.根据权利要求1所述的双甘膦废水的处理装置，其特征在于：所述过滤板(6)与第二过液板(7)之间的间距为处理容器(1)高度的0.3-0.7倍。

　　6.根据权利要求5所述的双甘膦废水的处理装置，其特征在于：所述过滤板(6)与第二过液板(7)之间的间距为处理容器(1)高度的0.5倍。

　　说明书

　　一种双甘膦废水的处理装置

　　技术领域

　　本实用新型属于工业废水的处理领域，具体涉及一种双甘膦废水的处理装置。

　　背景技术

　　双甘膦(PMIDA)是生产高效、低毒、广谱灭生性芽后除草剂的主要原料，也是农药、医药、橡胶、电镀、染料行业中重要中间体。其制法是将亚氨基二乙酸钠盐加入过量的盐酸，生成亚氨基二乙酸盐酸盐，高温脱水，再加入亚磷酸和滴加甲醛，滴加完后，再滴加液碱，搅拌，结晶。但在生产过程中会产生大量的废水，需要对废水进行处理合格达标才能排放，其处理方法主要包括有：膜分离法、沉淀法等。采用膜分离的方法时，仍然会存在有一些被分离出来的浓缩废水，难以处理，而沉淀法的处理程度不高。

　　发明内容

　　鉴于现有技术的不足，本实用新型目的在于提供一种双甘膦废水的处理装置，使处理程度更彻底、系统集成化更高。

　　本实用新型所采用的技术方案是：

　　一种双甘膦废水的处理装置，包括处理容器，其特征在于：所述处理容器内部由上至下设有过滤板、第二过液板，所述过滤板、第二过液板将所述处理容器由上至下分隔为处理容器上部、处理容器中部和处理容器下部，所述处理容器设有废水反应装置;

　　所述废水反应装置包括反应管，所述反应管设于处理容器的中心区域并穿过过滤板、第二过液板，所述反应管底部与处理容器底部连接，所述反应管上端位于处理容器上部，所述反应管上端设有分布器，中心管穿过处理容器和分布器通入到反应管内。

　　所述中心管外侧设有螺旋板。

　　所述处理容器上部设有碱液进口，所述处理容器中部设有酸液进口，所述处理容器下部设有料液出口。

　　所述反应管底部设有料液入口。

　　所述过滤板与第二过液板之间的间距为处理容器高度的0.3-0.7倍。

　　所述过滤板与第二过液板之间的间距为处理容器高度的0.5倍。

　　本实用新型提供的双甘膦废水的处理装置，可以使双甘膦废水在分步处理中逐步得以净化，废水在反应管内与双氧水混合，管内设置的螺旋板使废水和双氧水混合充分，反应完全，保证了废水达标排放。处理后的废水指标为：磷的含量约为3-6mg/L，碳的含量约为40-55mg/L，氮的含量约为18-30mg/L，COD约为95-120mg/L。
