本发明涉及一种便于安装的水处理设备，包括进水机构、滤芯组件和出水机构，进水机构和出水机构通过滤芯组件连通;进水机构和出水机构均具有接头组件，接头组件包括转接盘和转接管，转接管位于转接盘内部，转接管的中点位于转接盘的圆心，转接管的两端与转接盘内壁动密封连接;转接盘上具有两个接管口和两个外接口，每个接管口相对设置一个所述的外接口。当需要横向安装时，使转接管横向设置，连通横向的一组接管口和外接口;当需要竖向安装时，将转接管转过90°，连通竖向的一组接管口和外接口。进水机构和出水机构均设有接头组件，使得进水处和出水处都可以选择横向安装还是竖向安装，方便安装时根据现场情况进行选择，实用性强，便于安装。

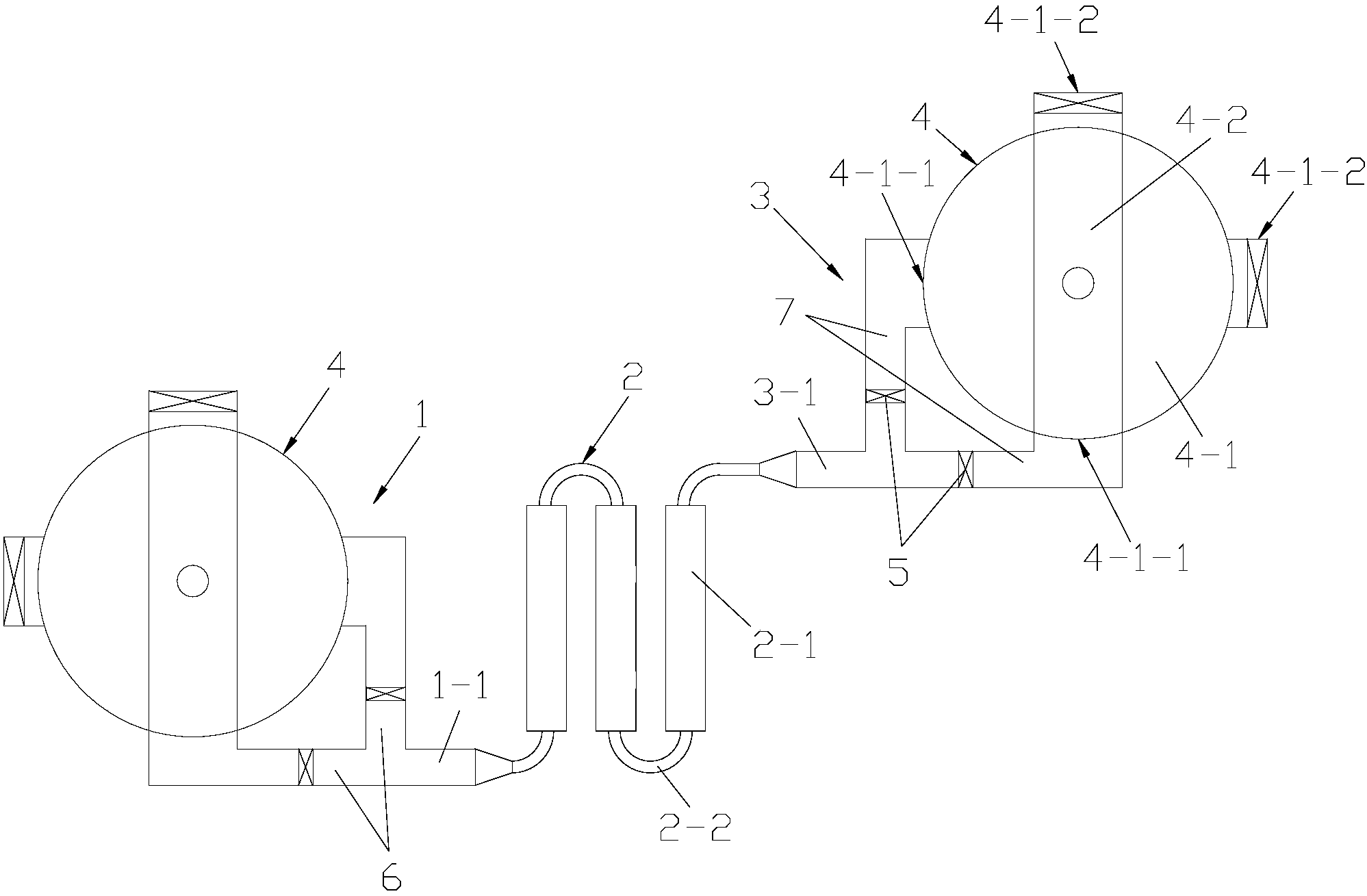

　　摘要附图

　　权利要求书

　　1.一种便于安装的水处理设备，其特征在于：包括进水机构(1)、滤芯组件(2)和出水机构(3)，所述进水机构(1)和出水机构(3)通过滤芯组件(2)连通;

　　所述进水机构(1)具有进水管(1-1)，所述出水机构(3)具有出水管(3-1)，所述进水机构(1)和出水机构(3)均具有接头组件(4)，所述接头组件(4)包括转接盘(4-1)和转接管(4-2)，所述转接盘(4-1)为圆盘形，所述转接管(4-2)为柱形，所述转接管(4-2)位于转接盘(4-1)内部，且转接管(4-2)的中点位于转接盘(4-1)的圆心位置，转接管(4-2)的两端部与转接盘(4-1)内壁动密封连接;所述转接盘(4-1)上具有两个接管口(4-1-1)和两个外接口(4-1-2)，两个接管口(4-1-1)相互间隔90°，两个外接口(4-1-2)相互间隔90°，且每个接管口(4-1-1)相对设置一个所述的外接口(4-1-2);

　　所述进水机构(1)的接头组件(4)中，两个接管口(4-1-1)分别通过两根进水支管(6)与进水管(1-1)并接;所述出水机构(3)的接头组件(4)中，两个接管口(4-1-1)分别通过两根出水支管(7)与出水管(3-1)并接。

　　2.如权利要求1所述的一种便于安装的水处理设备，其特征在于：所述滤芯组件(2)包括若干滤芯(2-1)，相邻的两个滤芯(2-1)通过水管(2-2)连通。

　　3.如权利要求1所述的一种便于安装的水处理设备，其特征在于：所述滤芯组件(2)包括三个滤芯(2-1)。

　　4.如权利要求1所述的一种便于安装的水处理设备，其特征在于：所述转接管(4-2)通过密封圈与转接盘(4-1)密封连接，转接管(4-2)通过所述密封圈与接管口(4-1-1)和外接口(4-1-2)密封连接。

　　5.如权利要求1所述的一种便于安装的水处理设备，其特征在于：所述进水支管(6)和出水支管(7)上均具有阀门(5)。

　　说明书

　　一种便于安装的水处理设备

　　技术领域

　　本发明涉及水处理设备技术领域，特别涉及一种便于安装的水处理设备。

　　背景技术

　　目前，水处理机在国内使用已得到了一定程度的普及。在用水时，采用水处理机对水中及输水管路引起杂质等进行深度过滤，较好地保护了使用者的健康。介于水处理机的购买及使用费用较高，在各类机型中，以中、低价位水处理机应用比较为普及。然而，随着水处理机的推广，它们在应用方面的缺陷以及不足也逐步暴露出来了。通常水处理机是安置在厨房橱柜内并位于水槽下，由于放置水槽的橱柜空间有限，有些家庭的厨房只能横向安装，有些家庭的厨房只能竖向安装，而现有水处理机无法只能满足其中一种需求，无法全部适用。

　　发明内容

　　本发明要解决的技术问题是：为了克服现有水处理机需要针对安装空间选择固定型号的水处理的不便，本发明提供一种便于安装的水处理设备。

　　本发明解决其技术问题所采用的技术方案是：一种便于安装的水处理设备，包括进水机构、滤芯组件和出水机构，所述进水机构和出水机构通过滤芯组件连通;所述进水机构具有进水管，所述出水机构具有出水管，所述进水机构和出水机构均具有接头组件，所述接头组件包括转接盘和转接管，所述转接盘为圆盘形，所述转接管为柱形，所述转接管位于转接盘内部，且转接管的中点位于转接盘的圆心位置，转接管的两端部与转接盘内壁动密封连接;所述转接盘上具有两个接管口和两个外接口，两个接管口相互间隔90°，两个外接口相互间隔90°，且每个接管口相对设置一个所述的外接口;所述进水机构的接头组件中，两个接管口分别通过两根进水支管与进水管并接;所述出水机构的接头组件中，两个接管口分别通过两根出水支管与出水管并接。

　　所述滤芯组件包括若干滤芯，相邻的两个滤芯通过水管连通。

　　所述滤芯组件包括三个滤芯。

　　所述转接管通过密封圈与转接盘密封连接，转接管通过所述密封圈与接管口和外接口密封连接。

　　所述进水支管和出水支管上均具有阀门。

　　本发明的有益效果是，本发明的一种便于安装的水处理设备，当需要横向安装时，将转接管转过90°，使转接管横向设置，连通横向的一组接管口和外接口;当需要竖向安装时，将转接管转过90°，使转接管竖向设置，连通竖向的一组接管口和外接口。进水机构和出水机构均设有接头组件，使得进水处和出水处都可以选择是横向安装还是竖向安装，方便安装时根据现场情况进行选择，实用性强，便于安装。
