本实用新型涉及水处理设备技术领域，具体地说是一种全程综合水处理器，其特征在于水处理罐体上还设有用于对循环水水质进行检测的PH值传感器、温度传感器、电导率检测仪，所述控制机构中设有控制器、PH值采集电路、温度采集电路、电导率采集电路、显示器、冲洗控制电路，所述冲洗控制电路包括与控制器相连接的液体压力传感器、第二液体压力传感器、接触器，其中液体压力传感器设置在水处理罐体的入口处，第二液体压力传感器设置在水处理罐体的出口处，接触器的控制端与控制器相连接，输出端与冲洗泵相连接，冲洗泵安装在冲洗管路上，冲洗管路与水处理罐体相连接，本实用新型具有结构合理、操作简便、工作稳定可靠等显著的优点。

　　权利要求书

　　1.一种全程综合水处理器，设有水处理罐体和控制机构，其中水处理罐体上设有高频发生器，其特征在于水处理罐体上还设有用于对循环水水质进行检测的PH值传感器、温度传感器、电导率检测仪，所述控制机构中设有控制器、PH值采集电路、温度采集电路、电导率采集电路、显示器、冲洗控制电路，其中控制器分别与PH值采集电路、温度采集电路、电导率采集电路、显示器、冲洗控制电路相连接，所述冲洗控制电路包括与控制器相连接的液体压力传感器、第二液体压力传感器、接触器，其中液体压力传感器设置在水处理罐体的入口处，第二液体压力传感器设置在水处理罐体的出口处，接触器的控制端与控制器相连接，输出端与冲洗泵相连接，冲洗泵安装在冲洗管路上，冲洗管路与水处理罐体相连接。

　　2.根据权利要求1所述的一种全程综合水处理器，其特征在于PH值采集电路的输入端与PH值传感器相连接，温度采集电路与温度传感器相连接，电导率采集电路与电导率检测仪相连接。

　　3.根据权利要求1所述的一种全程综合水处理器，其特征在于所述高频发生器与控制器相连接，高频发生器输出高频振荡信号，将该信号加载到电极和水处理罐体的外壳之间。

　　4.根据权利要求1所述的一种全程综合水处理器，其特征在于所述控制器采用PLC控制器，显示器采用触控屏。

　　5.根据权利要求1所述的一种全程综合水处理器，其特征在于设有与控制器相连接的USB通信电路和无线通信电路，其中无线通信电路采用GPRS模块或以太网网络通信电路。

　　说明书

　　全程综合水处理器

　　技术领域

　　本实用新型涉及水处理设备技术领域，具体地说是一种结构合理、工作可靠，能够实现防垢、除垢、除锈防腐的全程综合水处理器。

　　背景技术

　　在中央空调冷却循环水、采暖循环水系统中，均存在水垢、铁锈、腐蚀性物质以及因微生物和细菌等杂质造成的水质差的问题，若不对其进行处理，容易腐蚀设备管路，造成设备使用寿命缩短，现阶段全程水处理器针对上述问题对水质进行处理，其一般设有水处理罐体和控制箱，水处理罐体上设有过滤设备、高频电信号发生器，通过对系统中的水质进行物理场的综合处理，达到缓蚀、防垢、杀菌、灭藻的目的。在全程水处理器的运行过程中，由于水垢等杂质的存在，容易造成过滤器堵塞或水处理器内部污垢较多，现阶段对水处理罐体的冲洗手段简单，冲洗效果较差，此外，现阶段的全程水处理器无法实现远程管控，对循环水的物理或化学处理手段控制精度差，无法根据循环水的具体水质给出相应的处理方案。

　　发明内容

　　本实用新型针对现有技术中存在的缺点和不足，提出了一种结构合理、工作可靠，能够实现防垢、除垢、除锈防腐的全程综合水处理器。

　　本实用新型可以通过以下措施达到：

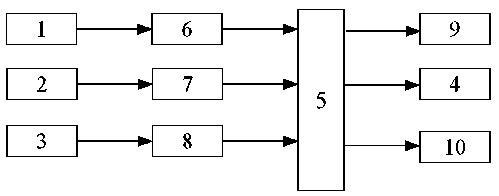

　　一种全程综合水处理器，设有水处理罐体和控制机构，其中水处理罐体上设有高频发生器，其特征在于水处理罐体上还设有用于对循环水水质进行检测的PH值传感器、温度传感器、电导率检测仪，所述控制机构中设有控制器、PH值采集电路、温度采集电路、电导率采集电路、显示器、冲洗控制电路，其中控制器分别与PH值采集电路、温度采集电路、电导率采集电路、显示器、冲洗控制电路相连接，所述冲洗控制电路包括与控制器相连接的液体压力传感器、第二液体压力传感器、接触器，其中液体压力传感器设置在水处理罐体的入口处，第二液体压力传感器设置在水处理罐体的出口处，接触器的控制端与控制器相连接，输出端与冲洗泵相连接，冲洗泵安装在冲洗管路上，冲洗管路与水处理罐体相连接。

　　本实用新型中PH值采集电路的输入端与PH值传感器相连接，温度采集电路与温度传感器相连接，电导率采集电路与电导率检测仪相连接。

　　本实用新型所述高频发生器与控制器相连接，高频发生器输出高频振荡信号，通过将该信号加载到电极和外壳之间，对流过的水流进行高频处理，改变水的物理性质，达到除垢、防垢、杀菌的目的。

　　本实用新型所述控制器采用PLC控制器，显示器采用触控屏。

　　本实用新型进一步设有与控制器相连接的USB通信电路和无线通信电路，其中无线通信电路采用GPRS模块或以太网网络通信电路。

　　本实用新型在使用的过程中通过控制器获取循环水的PH值、温度以及电导率数据，并将其与实现写入的阈值数据进行比对，当判断检测数值超出阈值数据，开启高频发生器对水质进行处理，电磁场信号与水垢接触时，会引起水垢中连接水数量发生变化，也就是产生再结晶，从而使水垢脱落，同时，控制器通过将液体压力传感器和第二液体压力传感器之间的压差值与事先写入的阈值进行比较，判断水处理器中是否发生堵塞，及时启动冲洗泵对水处理器进行冲洗，除此之外，以上功能均可以实现远程管控。

　　本实用新型与现有技术相比，具有结构合理、操作简便、工作稳定可靠等显著的优点。
