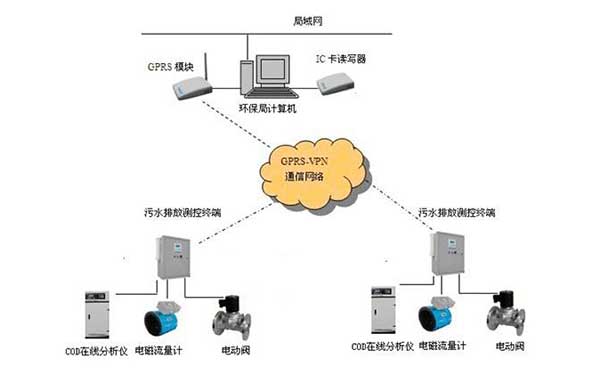

　　污水在线监测系统，属于污水处理装置领域，用于解决当前污水监测过程中人工采样效率低，并且在运输过程中水质可能会发生变化，使一些检测项目的数据不准确等问题。它包括污水池，清水池，管道，储存池，监测池，PLC控制系统，所述污水池和清水池上均开有出水口，所述管道包括污水管道、清水管道和采样管道，所述污水管道、清水管道和采样管道上均设有电磁阀，所述电磁阀通过电缆与PLC控制系统连接，所述采样管道与清水管道连接处设有采样泵，所述监测池内设有在线监测设备。本技术方案提供了一种污水在线监测系统，实现了污水取样检测的自动化，节省了大量的人力，避免了由于运输过程不稳定而造成的监测数据不准确的问题。

　　权利要求书

　　1.一种污水在线监测系统，包括污水池，清水池，管道，储存池，监测池，PLC控制系统，其特征在于：所述污水池包含多个，所述污水池和清水池上均开有出水口，所述出水口上设有法兰，所述管道包括污水管道、清水管道和采样管道，所述污水管道通过法兰连接于污水池上的出水口，所述清水管道通过法兰连接于清水池上的出水口，所述污水管道和清水管道、采样管道和清水管道均通过法兰相连，所述污水管道、清水管道和采样管道上均设有电磁阀，所述电磁阀通过电缆与PLC控制系统连接，所述采样管道与清水管道连接处设有采样泵，所述采样泵两端通过法兰分别与清水管道和采样管道相连，所述监测池内设有在线监测设备，所述监测池上还设有排水口。

　　2.根据权利要求1所述的一种污水在线监测系统，其特征在于：所述监测池的地势低于储存池的地势。

　　3.根据权利要求2所述的一种污水在线监测系统，其特征在于：所述管道由管道本体和收线盒两部分组成，所述收线盒焊接于管道本体上，所述收线盒包括收线盒盒体、端盖、密封垫、收线槽，所述收线盒盒体左端面为矩形通孔，所述收线盒盒体右端面为弧形，所述端盖通过转轴连接在收线盒盒体的左侧端面上，所述端盖右端面设有密封垫，所述收线槽为圆弧形，所述收线槽焊接在收线盒盒体内部的右端面上，所述收线槽包含多个。

　　4.根据权利要求3所述的一种污水在线监测系统，其特征在于：所述法兰上设有四个螺栓孔，所述法兰上开有通孔，所述通孔的尺寸与收线盒盒体的尺寸相互匹配。

　　5.根据权利要求4所述的一种污水在线监测系统，其特征在于：所述收线盒盒体右端面的弧长为10-15厘米。

　　说明书

　　一种污水在线监测系统

　　技术领域

　　本实用新型涉及一种污水在线监测系统，属于污水处理装置领域。

　　背景技术

　　污水厂在对污水处理过程中，污水的实时监测是必要工艺，因此需要监测污水在各个工艺段的水质情况，这需要大量的监测设备，其设备成本高。传统的污水厂为节约成本，一般是在污水池入口、出口设立两个实时在线采样点，其余工艺段进行污水人工采样，运输到实验室进行检测。这种方式存在以下弊端：，在水样的运输保管过程中，水质可能会发生变化，使一些检测项目的数据不准确;第二，人工采样耗时，效率低;第三，人工成本高。

　　发明内容

　　本实用新型目的是旨在提供了一种不需要人工采样就能自动取样监测整个污水处理过程，并且能够有效改善监测数据不准确问题的污水在线监测系统。

　　为实现上述技术目的，本实用新型采用的技术方案如下：

　　一种污水在线监测系统，包括污水池，清水池，管道，储存池，监测池，PLC控制系统，所述污水池包含多个，所述污水池和清水池上均开有出水口，所述出水口上设有法兰，所述管道包括污水管道、清水管道和采样管道，所述污水管道通过法兰连接于污水池上的出水口，所述清水管道通过法兰连接于清水池上的出水口，所述污水管道和清水管道、采样管道和清水管道均通过法兰相连，所述污水管道、清水管道和采样管道上均设有电磁阀，所述电磁阀通过电缆与PLC控制系统连接，所述采样管道与清水管道连接处设有采样泵，所述采样泵两端通过法兰分别与清水管道和采样管道相连，所述监测池内设有在线监测设备，所述监测池上还设有排水口。

　　本实用新型所述的污水在线监测系统分为两种工作状态：

　　种工作状态下，PLC控制系统控制污水管道和采样管道上的电磁阀打开，并关闭清水管道和排水口上的电磁阀，污水池内的污水在采样泵的抽取下经过污水管道、采样管道进入到储存池中，在储存池注满后，关闭污水管道的电磁阀，打开储存池与监测池之间采样管道的电磁阀，由于监测池的大小小于储存池，且监测池的地势低于储存池，污水经过采样管道缓慢注满监测池，在监测池内形成一个稳定的，类似于污水池内的液体环境，并由安装在监测池内的在线监测设备进行数据的采集，比较后通过电缆将采集得到的数据传输到PLC控制系统中进行整合分析，完成整个工作过程后，打开排水口处的电磁阀，将储存池和监测池内的污水排出;

　　第二种工作状态下，PLC控制系统控制清水管道、采样管道、排水管道上的电磁阀同时打开，清水流经采样管道、采样泵、储存池、监测池后，经由排水口排出，完成对整个系统的清洗。

　　采用上述技术方案，实现了污水运输监测过程的自动化，大量节省了人力，降低了成本，并且在监测池内能够形成一个稳定的、类似于污水池内的液体环境，避免了由于运输不稳定、采集量小等问题而造成监测结果不准确;此外，第二种工作状态的设计，能够有效清理整个系统内由于上一次采样而留下来的残留污水，从而保证了上一次采样残留的污水不会对下一次采样产生影响。

　　进一步限定，所述管道由管道本体和收线盒两部分组成，所述收线盒焊接于管道本体上，所述收线盒包括收线盒盒体、端盖、密封垫、收线槽，所述收线盒盒体左端面为矩形通孔，所述收线盒盒体右端面为弧形，所述端盖通过转轴连接在收线盒盒体的左侧端面上，所述端盖右端面设有密封垫，所述收线槽为圆弧形，所述收线槽焊接在收线盒盒体内部的右端面上，所述收线槽包含多个。

　　在传统的污水处理厂中，大多采用埋线或者架线这两种方式来进行设备的连接，而污水处理厂由于其特殊的工作环境，很容易造成电缆的损坏，而埋线或者架线的方式给线路的检查和维修带了许多不便，为了解决上述的技术问题，本实用新型采用如下技术方案，在管道的两侧设计出收线盒，并在收线盒内加装密封垫，使用时，直接将电缆卡于收线盒中的线槽内，采用此种技术方案，一方面使得电缆避免了直接暴露在外部环境当中，延长了电缆的使用寿命，另一方面，由于收线盒内的线槽包含多个，能够将若干电缆收揽在不同的线槽内，使得检查维修起来更加方便。

　　进一步限定，所述法兰上开有通孔，所述通孔的大小等于收线盒盒体的大小。

　　为了实现电缆能够收入到收线盒内，避免直接暴露在外部的环境当中，上述技术方案需要对法兰做进一步的优化：首先限定法兰上有且只有四个螺栓孔，使得法兰上有充足的预留空间来开设通孔;第二，通孔的尺寸与收线盒盒体的尺寸相互匹配，使得管道上的收线盒能够与法兰上的通孔相互配合，保证了电缆能够处在一个相对密封的环境当中。

　　进一步限定，所述收线盒盒体右端面的弧长为10-15厘米。

　　由于法兰的主要作用是对管道进行连接，因此需要保证法兰有足够的结构强度，本实用新型在保证法兰具有足够强度的前提下，充分考虑了收线盒大小对实际使用效果的影响，从而给出了收线盒的比较佳尺寸范围：10-15厘米。

　　本实用新型相比现有技术，实现了污水取样检测的自动化，节省了大量的人力，降低了成本，并且避免了由于运输过程不稳定而造成的监测数据不准确的问题。
