污水处理用水质采样装置

  需要咨询购买水处理设备?免费为您提供高新技术方案,咨询电话:010-8022-5898

  申请日2016.10.11

  公开(公告)日2017.05.31

  IPC分类号G01N1/10; C02F1/00

  摘要

  本实用新型涉及污水处理领域,具体涉及一种污水处理用水质采样装置,包括用于采样的采样组件、驱动采样组件运动到指定位置的动力组件、用于对采样组件和动力组件进行控制的控制组件;所述采样组件包括一端伸入水体内部取样的若干个取样管、连接于若干个取样管用于盛装取样管取得的水样的若干个试管、驱动取样管上下运动的采样电机、连接于采样电机输出端的转轴、连接于试管和取样管用于抽真空的真空泵,所述取样管中间部分绕设于转轴上且自由端连接于试管;所述动力组件包括用于放置采样组件的运动船、驱动运动船运动的推进机构。本实用新型适用范围广、使用方便、一次能实现不同深度水样采集、采样效率高。

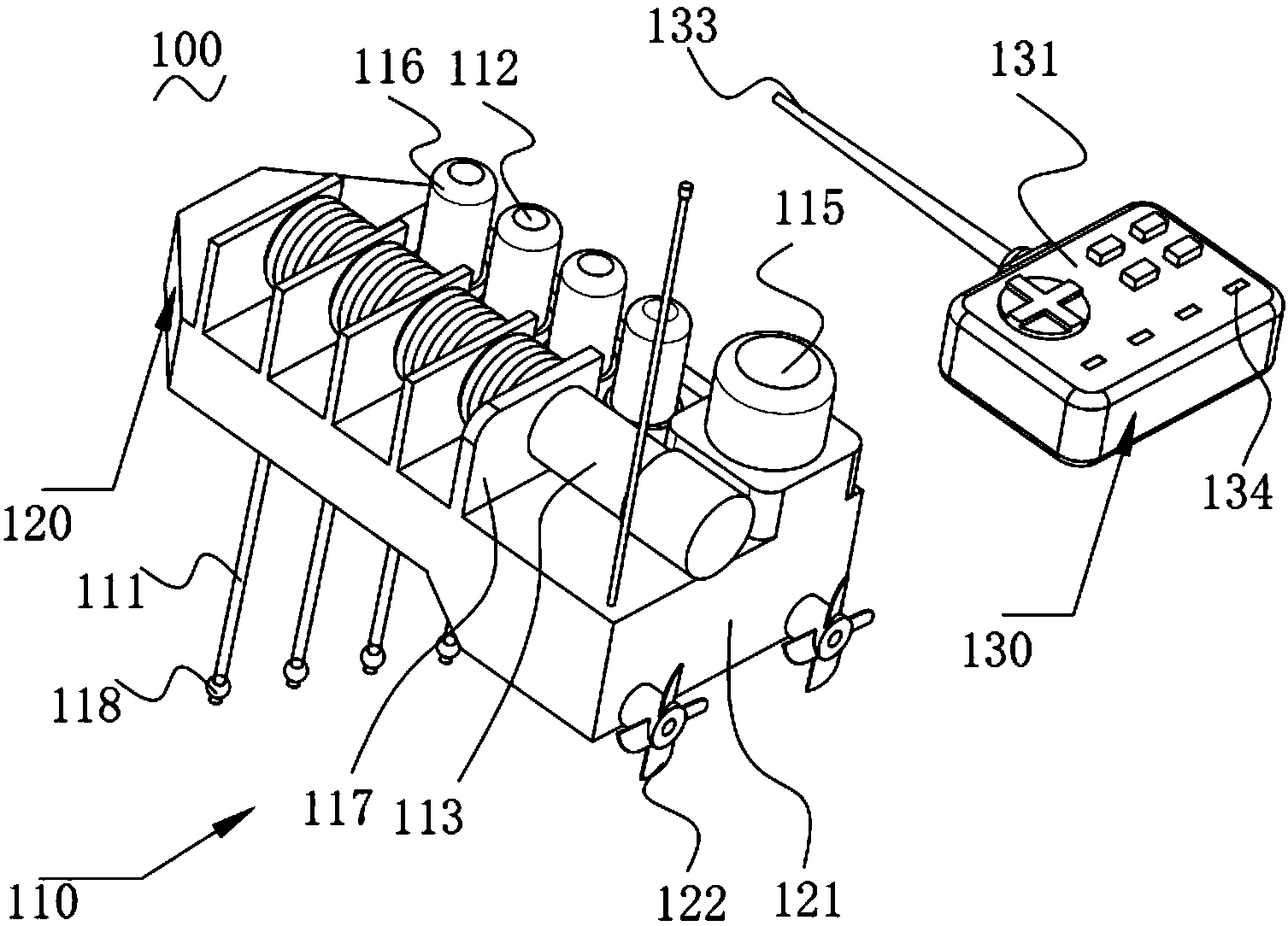

  摘要附图





  权利要求书

  1.污水处理用水质采样装置,其特征在于:包括用于采样的采样组件、驱动采样组件运动到指定位置的动力组件、用于对采样组件和动力组件进行控制的控制组件;所述采样组件包括一端伸入水体内部取样的若干个取样管、连接于若干个取样管用于盛装取样管取得的水样的若干个试管、驱动取样管上下运动的采样电机、连接于采样电机输出端的转轴、连接于试管和取样管用于抽真空的真空泵,所述取样管中间部分绕设于转轴上且自由端连接于试管;所述动力组件包括用于放置采样组件的运动船、驱动运动船运动的推进机构。

  2.根据权利要求1所述的污水处理用水质采样装置,其特征在于:所述控制组件包括遥控器、设置于运动船上用于接收遥控器信号的天线,所述遥控器电连接于真空泵、采样电机、推进机构。

  3.根据权利要求2所述的污水处理用水质采样装置,其特征在于:若干个取样管的长度互不相同。

  4.根据权利要求3所述的污水处理用水质采样装置,其特征在于:所述采样组件还包括设置于任意两个取样管之间用于防止取样管缠绕的隔板,所述隔板卡设于转轴上。

  5.根据权利要求4所述的污水处理用水质采样装置,其特征在于:所述试管外套设有密封罩,所述密封罩表面刻有编号。

  6.根据权利要求5所述的污水处理用水质采样装置,其特征在于:所述取样管伸入水体的一端设有一不锈钢金属嗦咀。

  7.根据权利要求6所述的污水处理用水质采样装置,其特征在于:所述取样管为硅胶软管。

  8.根据权利要求7所述的污水处理用水质采样装置,其特征在于:所述控制组件还包括嵌设于遥控器上用于指示采样进程的若干个报警器和若干个提示灯,所述报警器和提示灯的数目与试管的数目相匹配。

  说明书

  污水处理用水质采样装置

  技术领域

  本实用新型涉及污水处理领域,特别涉及一种污水处理用水质采样装置。

  背景技术

  污水处理技术主要有五项:生物膜修复技术、人工湿地技术、生态浮岛技术、固定化生物酶技术以及曝气增氧技术。

  由于不同水体,水质不同、污染源不同、污染时间不同、污染程度不同、且生活污水也随着人们生活习惯及季节变化而改变,总的水体和河流的污染情况复杂,所以不同的水体需采取不同的治理方式,在确定针对性的治理方式前,需根据水质的具体情况设计治理方案,因此,水质采样是水体治理的关键环节。

  现有的水质采样设备存在以下弊端,一方面,只能采集水体河床处的水样,对水体中央的水样无法实现采集,适用范围窄、使用不方便,第二方面,一次只能采集水体某一深度的水样,导致采样效率低。

  虽然结构复杂,采样位置不精准,不易携带,成本高而且被提取上来的水也是经过了很多次过滤了导致了检测不精准,且水体水中央等位置的水质采样需要乘坐船只等工具才能够采集;第二方面,一次只能采集某一深度的污水,若要采集不同深度的水样,需进行多次采集,采样效率低。

  实用新型内容

  为解决上述问题本实用新型提出了一种适用范围广、使用方便、一次能实现不同深度水样采集、采样效率高的污水处理用水质采样装置。

  本实用新型所采用的技术方案是:污水处理用水质采样装置,包括用于采样的采样组件、驱动采样组件运动到指定位置的动力组件、用于对采样组件和动力组件进行控制的控制组件;所述采样组件包括一端伸入水体内部取样的若干个取样管、连接于若干个取样管用于盛装取样管取得的水样的若干个试管、驱动取样管上下运动的采样电机、连接于采样电机输出端的转轴、连接于试管和取样管用于抽真空的真空泵,所述取样管中间部分绕设于转轴上且自由端连接于试管;所述动力组件包括用于放置采样组件的运动船、驱动运动船运动的推进机构。

  对上述技术方案的进一步改进为,所述控制组件包括遥控器、设置于运动船上用于接收遥控器信号的天线,所述遥控器电连接于真空泵、采样电机、推进机构。

  对上述技术方案的进一步改进为,若干个取样管的长度互不相同。

  对上述技术方案的进一步改进为,所述采样组件还包括设置于任意两个取样管之间用于防止取样管缠绕的隔板,所述隔板卡设于转轴上。

  对上述技术方案的进一步改进为,所述试管外套设有密封罩,所述密封罩表面刻有编号。

  对上述技术方案的进一步改进为,所述取样管伸入水体的一端设有一不锈钢金属嗦咀。

  对上述技术方案的进一步改进为,所述取样管为硅胶软管。

  对上述技术方案的进一步改进为,所述控制组件还包括嵌设于遥控器上用于指示采样进程的若干个报警器和若干个提示灯,所述报警器和提示灯的数目与试管的数目相匹配。

  本实用新型的有益效果为:

  1、控制组件控制动力组件工作,动力组件驱动采样组件运动到水体指定位置进行采样。一方面,采样组件包括一端伸入水体内部取样的若干个取样管、连接于若干个取样管用于盛装取样管取得的水样的若干个试管、驱动取样管上下运动的采样电机、连接于采样电机输出端的转轴、连接于试管和取样管用于抽真空的真空泵,所述取样管中间部分绕设于转轴上且自由端连接于试管,采样电机通过转轴带动取样管上下运动到指定深度,真空泵对试管和取样管抽真空,在真空吸力作用下,水样通过取样管进入到试管中,完成水样采集,由于设有多个取样管,可一次完成采集多个水样,采样效率高;第二方面,动力组件包括用于放置采样组件的运动船、驱动运动船运动的推进机构,在推进机构作用下,采用组件能随同运动船一起到达水体的任意位置,实现水体任意位置的采样工作,适用范围广、使用方便。

  2、控制组件包括遥控器、设置于运动船上用于接收遥控器信号的天线,所述遥控器电连接于真空泵、采样电机、推进机构,通过遥控器控制推进机构以驱动采用组件运动到指定位置,控制精度高,采样精度高,通过遥控器开启真空泵、遥控器开启采样电机,使用方便。

  3、若干个取样管的长度互不相同,能一次采集水体不同深度处的水样,便于对水体不同深度的水污染情况进行分析,进一步增加了本实用新型使用的便利性。

  4、采样组件还包括设置于任意两个取样管之间用于防止取样管缠绕的隔板,所述隔板卡设于转轴上,采样电机驱动转轴旋转,转轴旋转带动取样管收管或放管,若不设置隔板将不同取样管分开,取样管会相互缠绕,影响使用,进一步增加了本实用新型使用的便利性。

  5、试管外套设有密封罩,一方面起到密封的作用防止在采样过程中外界水直接进入试管,第二方面,采样完毕后,直接将本实用新型的采样装置导致过来,从上向下取下密封罩,采集的水样就会全部进行密封罩,便于后续样品分析,同时,密封罩表面刻有编号,便于工作人员在进行分析时清楚的知道哪个密封罩的水样取自哪个深度,防止混淆,进一步增加了本实用新型使用的便利性。

  6、取样管伸入水体的一端设有一不锈钢金属嗦咀,增加取样管一端的重力,使得取样管能在重力作用下顺利沉入水中,进一步增加了本实用新型使用的便利性,且采用不锈钢金属嗦咀,防止生锈而对样本产生二次污染,进一步提高采样精度。

  7、取样管为硅胶软管,硅胶管具有一定的弹性,水样中的固体污染物不会堵塞取样管,保证水样能顺利采集,进一步增加了本实用新型使用的便利性。

  8、控制组件还包括嵌设于遥控器上用于指示采样进程的若干个报警器和若干个提示灯,所述报警器和提示灯的数目与试管的数目相匹配,通过报警器和提示灯,指示采用进程,如当采样完成时,报警器发出警报,提示灯闪亮,工作人员收到信号后停止采样,进一步增加了本实用新型使用的便利性。
