高排量污水过滤机

　　本发明涉及污水过滤领域，具体的说是一种高排量污水过滤机，包括主动转轴、两个从动转轴、两块安装板、柔性过滤网、控制器、清洁转轴、排污沟、排污绞龙、排污管和储污池，主动转轴和从动转轴安装在安装板上，柔性过滤网绕在主动转轴和从动转轴上，柔性过滤网的迎水面倾斜布置，将上层污物带到下层，清洁转轴对柔性过滤网进行清洁，并将污物送至排污沟，排污绞龙将污物通过污水管排到储污池内。本发明可将污物从流速快的水域带到流速慢的水域并排出，能够大大提高流速快的水域的通过量，并且本发明能够将位于污水渠底部的污物清除，而且本发明还具有结构简单、制造成本低、便于运输和安装等特点。

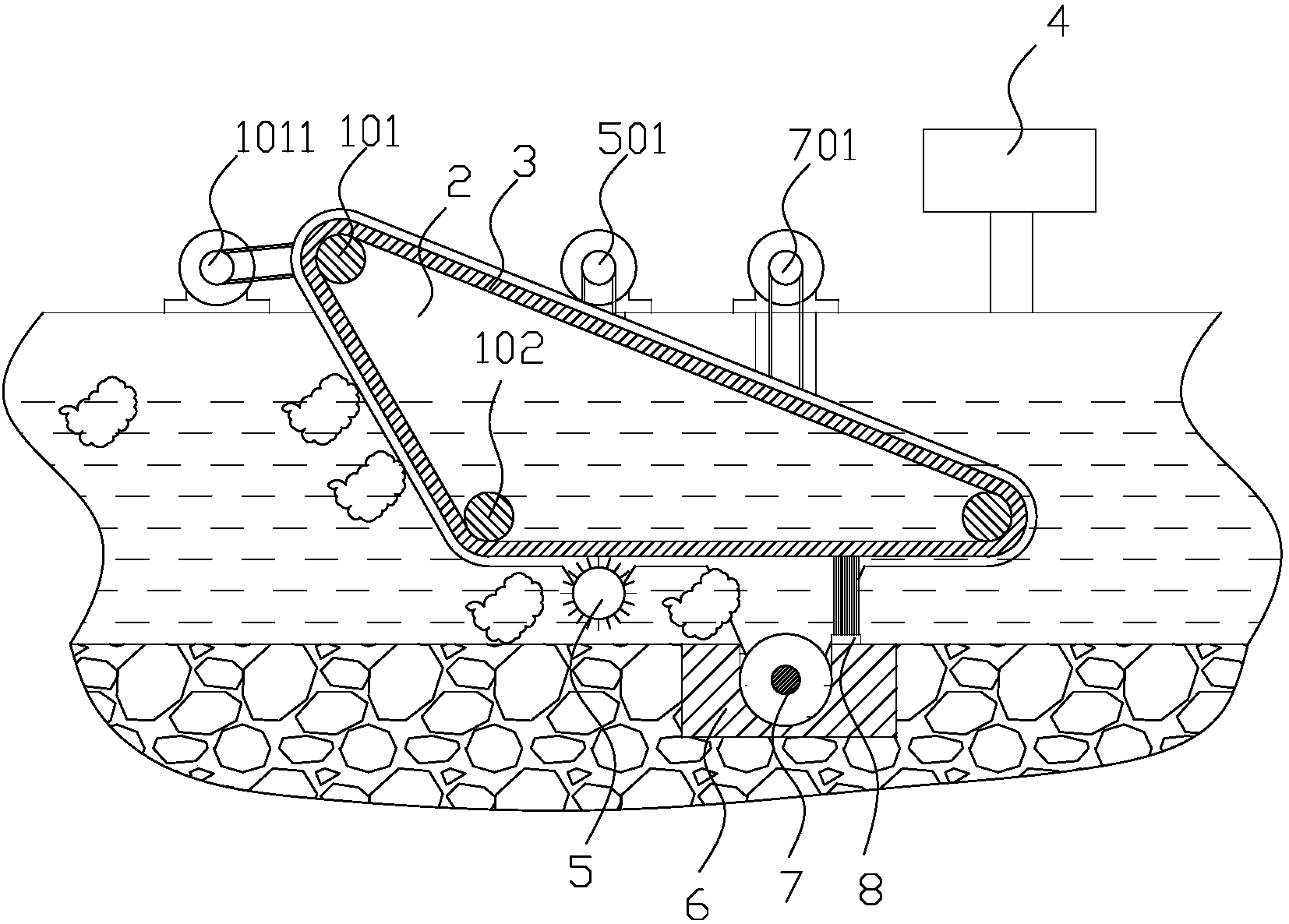

　　摘要附图

　　权利要求书

　　1.一种高排量污水过滤机，其特征在于：包括主动转轴(101)、两个从动转轴(102)、两块安装板(2)、柔性过滤网(3)、控制器(4)、清洁转轴(5)、排污沟(6)、排污绞龙(7)、排污管(9)和储污池(10);所述的两个从动转轴(102)平行布置在同一水平线上，所述的主动转轴(101)平行布置在从动转轴(102)的前上方，并与两个从动转轴(102)构成一个钝角三角形，所述两块安装板(2)分别安装在主动转轴(101)和从动转轴(102)两端，两块安装板(2)通过螺栓分别固定在污水渠两侧，所述柔性过滤网(3)绕在主动转轴(101)和从动转轴(102)上并随主动转轴(101)转动，所述的清洁转轴(5)位于从动转轴(102)下方且安装在安装板(2)上，清洁转轴(5)上设置有清洁毛刷，所述的排污沟(6)位于清洁转轴(5)的后方，且排污沟(6)上端平齐的嵌入到污水渠的底部，所述的排污沟(6)上设置有U形沟，所述的排污绞龙(7)在U形沟内转动，排污绞龙(7)的一端安装在安装板(2)上，另一端安装在排污管(9)上，所述的排污管(9)与所述的U形沟相连通，且排污管(9)伸入到储污池(10)内，排污管(9)为开口向上的直角弯管，且排污管(9)开口的水平高度大于污水比较大流量时的水平高度，排污沟(6)上表面安装有挡刷安装座(8)，挡刷安装座(8)平行U形沟布置且位于U形沟后方边缘处，挡刷安装座(8)上设置有挡刷，挡刷的上部与柔性过滤网(3)相接触;在污水渠边分别安装有驱动主动转轴(101)转动的转动电机(1011)、驱动清洁转轴(5)转动的清洁电机(501)和驱动排污绞龙(7)转动的排污电机(701)，所述的转动电机(1011)、清洁电机(501)和排污电机(701)均与控制器(4)电连接。

　　2.根据权利要求1所述的一种高排量污水过滤机，其特征在于：所述的柔性过滤网(3)外表面上垂直安装有排布成人字形的耙齿，耙齿的直径为2mm～3mm，耙齿间距为10mm，人字形的开口方向与耙齿的运动方向相反，人字形末端对称的设置有排布成U形的耙齿，U形的开口与耙齿运动方向相同，相邻的人字形的耙齿间距为100mm。

　　3.根据权利要求1所述的一种高排量污水过滤机，其特征在于：所述的排污绞龙(7)的螺旋叶边缘与U形沟内壁贴合。

　　4.根据权利要求1所述的一种高排量污水过滤机，其特征在于：所述的排污绞龙(7)的螺旋叶轴向长度大于U形沟的长度50mm～100mm。

　　5.根据权利要求1所述的一种高排量污水过滤机，其特征在于：所述的柔性过滤网(3)的水平段距离污水渠底部50mm～100mm。

　　6.根据权利要求1所述的一种高排量污水过滤机，其特征在于：所述的清洁转轴(5)后方设置有一挡板，挡板的横截面为直角。

　　说明书

　　一种高排量污水过滤机

　　技术领域

　　本发明涉及污水过滤领域，具体的说是一种高排量污水过滤机。

　　背景技术

　　污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水一般需要经过污水处理，使污水达到一定的排放标准，才能够排放到河流中。

　　污水处理:为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理需要经过多个步骤才能进行排放或再次使用，而对污水的过滤则是污水处理中的步，也是为后续处理做准备的一步。

　　目前在污水初步过滤的设备中经常使用的是格栅机，格栅机类型也很多，如机械格栅机、回转式格栅机、转格式格栅机、粉碎格栅机等，这些格栅机虽然能够进行过滤，但除污效果不是很好，这类格栅机都是将污物从水中捞出实现过滤的，然而由于转动的过滤网不能与污水渠底部接触，导致不能对污水渠底部的污物进行过滤和清除，并且由于水流的上层流速大于下层流速，过滤网将污物带到上层水流中，污物会阻挡上层污水的快速流过，从而影响污水的通过量。

　　针对以上问题，本发明提供一种从下层排污，并且可对污水渠底部进行清洁过滤的一种高排量污水过滤机。

　　发明内容

　　本发明所要解决的技术问题是提供一种高排量污水过滤机，能够对污水渠底部污物进行排污并且能够提高流速较快的污水的通过量。

　　本发明解决其技术问题所采用的技术方案是：一种高排量污水过滤机，包括主动转轴、两个从动转轴、两块安装板、柔性过滤网、控制器、清洁转轴、排污沟、排污绞龙、排污管和储污池;所述的两个从动转轴平行布置在同一水平线上，所述的主动转轴平行布置在从动转轴的前上方，并与两个从动转轴构成一个钝角三角形，所述两块安装板分别安装在主动转轴和从动转轴两端，两块安装板通过螺栓分别固定在污水渠两侧，所述柔性过滤网绕在主动转轴和从动转轴上并随主动转轴转动，柔性过滤网逆时针转动，可将流动较快的上层污水中的污物带到流动较慢的下层污水中，以提高上层污水的通过量，迎水面的柔性过滤网倾斜布置能够更容易将污物带入到底层，且可减小污水对柔性过滤网的正面冲击，主动转轴、从动转轴、安装板和柔性过滤网相对于现有设备，结构简单，重量较轻，便于运输、安装和拆检;所述的清洁转轴位于从动转轴下方且安装在安装板上，清洁转轴上设置有清洁毛刷，所述的清洁毛刷能够触碰到柔性过滤网和污水渠底部，清洁转轴逆时针转动，清洁毛刷可对柔性过滤网进行清洗，且可将污水渠底部的污物向后清扫至排污沟，实现对污水渠底部的清理;所述的排污沟位于清洁转轴的后方，且排污沟上端平齐的嵌入到污水渠的底部，所述的排污沟上设置有U形沟，所述的排污绞龙在U形沟内转动，排污绞龙的一端安装在安装板上，另一端安装在排污管上，所述的排污管与所述的U形沟相连通，且排污管伸入到储污池内，排污管为开口向上的直角弯管，且排污管开口的水平高度大于污水比较大流量时的水平高度，污物进入U形沟内，排污绞龙转动将污物输送至排污管内，在后的污物将在前的污物从排污管的开口处挤出，由于排污管开口的水平高度大于污水比较大流量时的水平高度，所以污水不会从排污管的开口流出，并且由于污水是流动的液体，在重力作用下污水会向下流，不会被污物挤出;排污沟上表面安装有挡刷安装座，挡刷安装座平行U形沟布置且位于U形沟后方边缘处，挡刷安装座上设置有挡刷，挡刷的上部与柔性过滤网相接触，挡刷对柔性过滤网进行进一步的清洁，挡刷还可阻挡污物继续向后移动，使污物留在U形沟内，实现污物的聚集，便于污物的排出;在污水渠边分别安装有驱动主动转轴转动的转动电机、驱动清洁转轴转动的清洁电机和驱动排污绞龙转动的排污电机，所述的转动电机、清洁电机和排污电机均与控制器电连接。

　　优选的，所述的柔性过滤网外表面上垂直安装有排布成人字形的耙齿，耙齿垂直柔性过滤网安装，在迎水面耙齿向下倾斜，可将污物储存在耙齿与柔性过滤网形成的角落里，耙齿的直径为2mm～3mm，耙齿间距为10mm，人字形的开口方向与耙齿的运动方向相反，人字形末端对称的设置有排布成U形的耙齿，U形的开口与耙齿运动方向相同，相邻的人字形的耙齿间距为100mm，间距过大将不能及时排污，间距过小导致储污能力差，水流的中心流速大于两边的流速，设置的排布成人字形的耙齿可使中间的部分污物排向两边，污物会进入排布成U形的耙齿内并被带入到水下进行排出，部分污物从中间位置移动到两边，降低了中间污水的阻力，可提高污水的通过量。

　　优选的，所述的排污绞龙的螺旋叶边缘与U形沟内壁贴合，污水中特别是底部往往有细小的污物或泥沙，不易清除，使排污绞龙的螺旋叶边缘与U形沟内壁贴合可将污物清除干净，防止污物残留在螺旋叶边缘与U形沟内壁的细缝之间。

　　优选的，所述的排污绞龙的螺旋叶轴向长度大于U形沟的长度50mm～100mm，排污绞龙的螺旋叶长度小于U形沟的长度则不能将污物送入排污管内，螺旋叶长度太长则容易造成不必要的浪费，且螺旋叶末端太靠近排污管，则对排污管内壁产生较大的压力，从而破坏排污管。

　　优选的，所述的柔性过滤网的水平段距离污水渠底部50mm～100mm，柔性过滤网的水平段的底部给污物留有储存的空间，距离太近则空间太少，容易导致污物外漏，距离太远也容易导致污物外漏，起不到在低水速层储污的作用。

　　优选的，所述的清洁转轴后方设置有一挡板，挡板的横截面为直角，挡板的一个直角面可以阻挡污物与柔性过滤网再次接触，另一个直角面可阻挡清洁刷将后方的污物带到前方。

　　本发明的有益效果是：本发明可将位于上层和中间位置的污物带到下层污水中排出，减少上层和中间污水的阻力，能够提高流速较快的上层和中间污水的通过量，并且本发明能够将位于污水渠底部的污物进行清除，而且本发明还具有结构简单、制造成本低、便于运输和安装的特点。
