充分利用污水的节水系统

　　本实用新型公开了一种充分利用污水的节水系统，其技术方案要点是包括蓄水箱和马桶，每层楼层均设有蓄水箱和马桶，并且马桶低于同一楼层的蓄水箱，蓄水箱顶部固定连接有污水管，污水管另一端连接有用于收集污水的污水口，蓄水箱底部连接有用于向马桶提供冲刷用水的冲水管。将生活污水和雨水储存起来用于冲刷马桶，实现了污水的再次利用，达到了节约用水的目的。

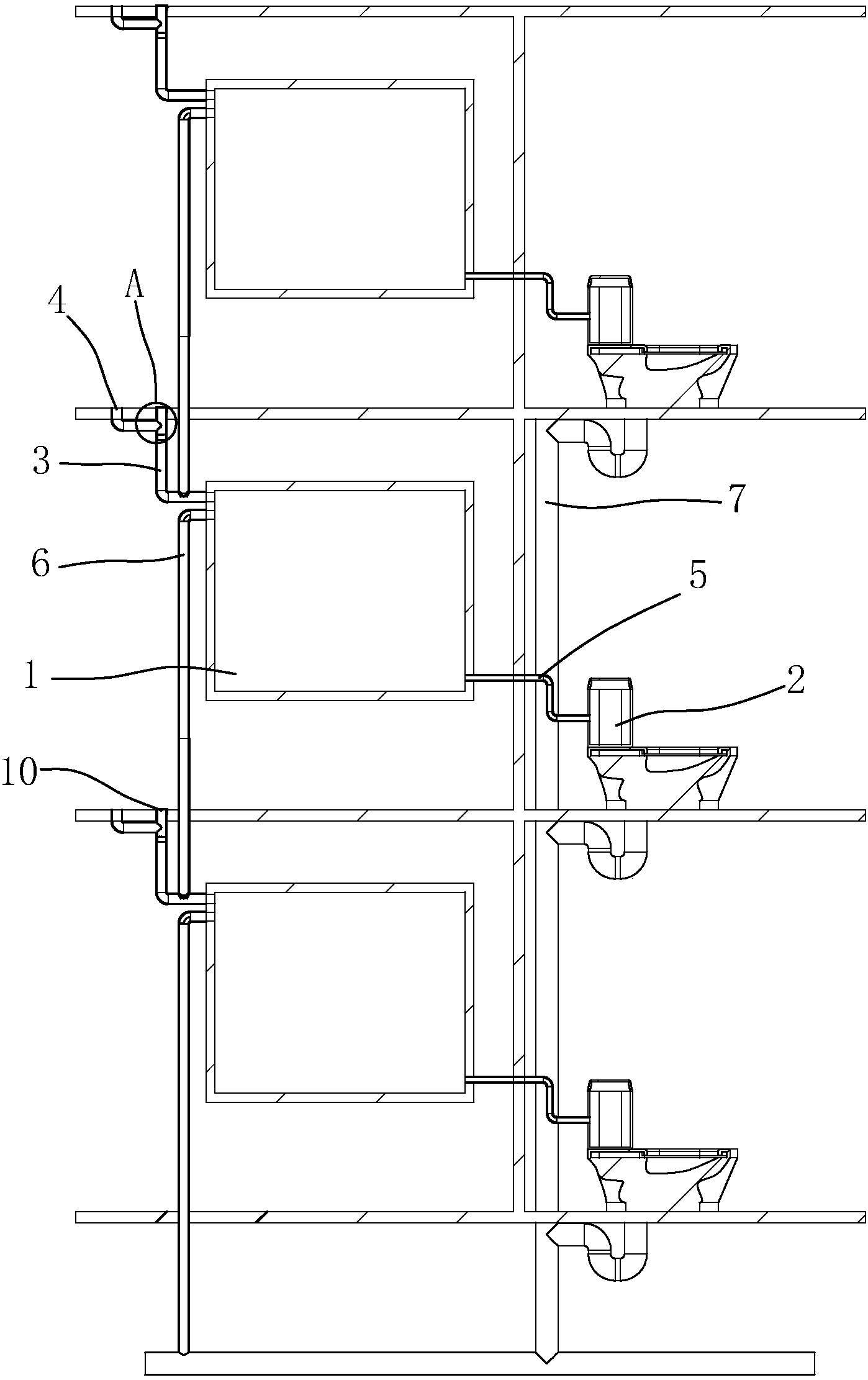

　　摘要附图

　　权利要求书

　　1.一种充分利用污水的节水系统，包括蓄水箱(1)和马桶(2)，所述蓄水箱(1)和马桶(2)按楼层分布，所述马桶(2)低于同一楼层的蓄水箱(1)，其特征是：所述蓄水箱(1)顶部固定连接有污水管(3)，所述污水管(3)另一端连接有污水口(4)，所述污水口(4)从上一楼层收集生活污水或雨水，所述蓄水箱(1)底部连接有冲水管(5)，所述冲水管(5)连接于同一楼层的马桶(2)。

　　2.根据权利要求1所述的一种充分利用污水的节水系统，其特征是：所述蓄水箱(1)顶部连接有溢水管(6)，所述溢水管(6)连接于下一楼层的蓄水箱(1)上的污水管(3)。

　　3.根据权利要求2所述的一种充分利用污水的节水系统，其特征是：所述马桶(2)底部连接有排污管(7)，所述位于比较底层的溢水管(6)连接于排污管(7)。

　　4.根据权利要求1所述的一种充分利用污水的节水系统，其特征是：所述污水管(3)内设置有滤网(8)和活性炭(9)。

　　5.根据权利要求4所述的一种充分利用污水的节水系统，其特征是：所述污水管(3)侧边开口并向上凸出形成清扫口(10)，所述清扫口(10)插接有净化盒(11)，所述净化盒(11)底部设置有活性炭(9)，所述活性炭(9)上方设置有滤网(8)，所述净化盒(11)底部开有用于漏水并连通污水管(3)的漏水孔(13)，所述净化盒(11)一侧开有连通污水管(3)的净化口(12)。

　　6.根据权利要求5所述的一种充分利用污水的节水系统，其特征是：所述滤网(8)低于净化口(12)。

　　7.根据权利要求5所述的一种充分利用污水的节水系统，其特征是：所述清扫口(10)用封盖(14)盖住，所述清扫口(10)设置有内螺纹(15)，所述封盖(14)设置有与内螺纹(15)螺纹配合的外螺纹(16)，所述封盖(14)螺纹固定于清扫口(10)。

　　8.根据权利要求5所述的一种充分利用污水的节水系统，其特征是：所述净化盒(11)顶端向外凸出有卡环(17)，所述卡环(17)抵接于清扫口(10)。

　　9.根据权利要求5所述的一种充分利用污水的节水系统，其特征是：所述净化盒(11)侧边凸出有导条(19)，所述污水管(3)内壁凹陷有与导条(19)滑接配合的导槽(18)。

　　说明书

　　一种充分利用污水的节水系统

　　技术领域

　　本实用新型涉及一种节水系统，更具体地说，它涉及一种充分利用污水的节水系统。

　　背景技术

　　随着社会的进步，人们的生活基础设施也越来越完善。现在人们大多生活在高楼大厦中，每一层每一单元都设置了独立的卫生间和厨房，在每天使用大量的水资源的同时也产生了大量的生活污水。但是，像雨水、洗手水、洗菜水和洗澡水等所谓的污水虽然达不到自来水的卫生条件，用来冲刷马桶是完全可以的。如果将这些污水利用起来，对于水资源的节约将会起到很大的作用。

　　公开号为CN1523171A的中国发明公开了一种楼房生活污水二次利用方法及其系统，该系统在楼房建筑物内增加一与地下集水处理池相通的底层根污水收集管;在楼房的顶部设置一与楼内厕所便器水箱接通的蓄水箱;地下集水处理池内设有潜水泵，通过潜水泵将地下集水处理池内处理后的水泵入楼房顶部的蓄水箱。

　　但是该系统需要从地下集水处理池抽水，还需要耗费额外的电能，而需要二次利用的污水经常携带着垃圾，如不定时清理长期积累下来的垃圾会堵塞管道。

　　实用新型内容

　　本实用新型的目的是提供一种充分利用污水的节水系统，具有回收利用雨水和生活污水的优点。

　　本实用新型的上述技术目的是通过以下技术方案得以实现的：一种充分利用污水的节水系统，包括蓄水箱和马桶，所述蓄水箱和马桶按楼层分布，所述马桶低于同一楼层的蓄水箱，所述蓄水箱顶部固定连接有污水管，所述污水管另一端连接有污水口，所述污水口从上一楼层收集生活污水或雨水，所述蓄水箱底部连接有冲水管，所述冲水管连接于同一楼层的马桶。

　　通过采用上述技术方案，污水口从上一楼层收集生活污水或雨水，然后经污水管进入蓄水箱进行蓄水，当马桶需要冲水时，由于蓄水箱与马桶的高度差，打开马桶的冲水开关后水会从蓄水箱进入冲水管进而对马桶进行冲刷，不需要额外的能源输入，实现了对污水的再次利用。

　　优选的，所述蓄水箱顶部连接有溢水管，所述溢水管连接于下一楼层的蓄水箱上的污水管。

　　通过采用上述技术方案，当蓄水箱的水蓄满时，水从溢水管流进下一楼层的污水管中，然后到达下一楼层的蓄水箱中进行蓄水，保证污水的充分利用。

　　优选的，所述马桶底部连接有排污管，所述位于比较底层的溢水管连接于排污管。

　　通过采用上述技术方案，位于比较底层的蓄水箱在蓄满水时经溢水管向排污管排水，减少因位于比较低位的蓄水箱在满水时水溢出而影响环境的情况。

　　优选的，所述污水管内设置有滤网和活性炭。

　　通过采用上述技术方案，由于污水里还携带着垃圾或者带有刺鼻的气味，滤网和活性炭能对污水进行过滤和净化，以防管道被垃圾堵塞或冲刷马桶所用的水带有刺鼻的气味。

　　优选的，所述污水管侧边开口并向上凸出形成清扫口，所述清扫口插接有净化盒，所述净化盒底部设置有活性炭，所述活性炭上方设置有滤网，所述净化盒底部开有用于漏水并连通污水管的漏水孔，所述净化盒一侧开有连通污水管的净化口。

　　通过采用上述技术方案，污水通过净化口进入净化盒可以在净化盒里的净化盒和滤网中进行过滤和净化，并且净化盒可以从污水管中拆卸出来，方便清理被滤网过滤掉的垃圾，减少因被过滤的垃圾堆积而堵塞污水管的情况。

　　优选的，所述滤网低于净化口。

　　通过采用上述技术方案，使更多的污水先经过过滤和净化再进入蓄水箱，减少因滤网高于净化口而使污水得不到充分过滤和净化的情况。

　　优选的，所述清扫口用封盖盖住，所述清扫口设置有内螺纹，所述封盖设置有与内螺纹螺纹配合的外螺纹，所述封盖螺纹固定于清扫口。

　　通过采用上述技术方案，封盖盖住污水管上的开口，减少因外面的垃圾或灰尘进入污水管从而堵塞管道的情况。

　　优选的，所述净化盒顶端向外凸出有卡环，所述卡环抵接于清扫口。

　　通过采用上述技术方案，使卡环抵接于清扫口，减少了净化盒掉进污水管从而堵塞污水管的情况。

　　优选的，所述净化盒侧边凸出有导条，所述污水管内壁凹陷有与导条滑接配合的导槽。

　　通过采用上述技术方案，在安装安装管时，需要将净化口对准污水管，而导槽与导条的滑接配合方便了安装人员对准净化口和污水管，使安装管的安装更方便，同时导槽和导条能固定净化盒和污水管的相对位置，减少了因净化盒被转动而使净化口与污水管错开，从而堵塞管道的情况。

　　综上所述，本实用新型具有以下有益效果：污水口从上一楼层收集生活污水或雨水，然后经污水管并在污水管中的净化盒中进行过滤和净化气味，净化后的污水进入蓄水箱进行蓄水;需要冲刷马桶时，按下冲刷马桶的开关污水会在重力作用下流进冲水管进而对马桶进行冲刷，冲刷马桶后的污水从排污管排走，实现污水的再次利用;当蓄水箱蓄满水时水会从溢水管中经下一楼层的污水管流向下一楼层的蓄水箱进行蓄水，实现污水的充分利用，或流向排污管以免影响环境;当被过滤掉的垃圾达到一定量时取出净化盒并对里面的垃圾进行清扫，减少因垃圾积累过多的堵塞管道的情况;对污水的利用也不需要耗费额外的能量。
