医疗机构污水处理设备介绍（图文）

　　本实用新型涉及一种污水处理设备，尤其涉及一种医疗机构污水处理设备。本实用新型要解决的技术问题是提供一种双向处理的医疗机构污水处理设备。为了解决上述技术问题，本实用新型提供了这样一种医疗机构污水处理设备，包括有机架、收集框、L形连杆、支撑杆、水泵、软管、处理框、固定块、第二处理框、滤网、进水管等;机架内底部从左至右依次设有收集框，L形连杆和支撑杆，收集框内底部设有水泵，水泵上设有软管，L形连杆顶部左侧设有处理框，处理框下部外侧设有固定块，固定块上挂有第二处理框。本实用新型通过第三处理框中明矾与污水接触后迅速生成氢氧化铝胶体，吸附污水中杂质，并形成沉淀，使水澄清。

　　权利要求书

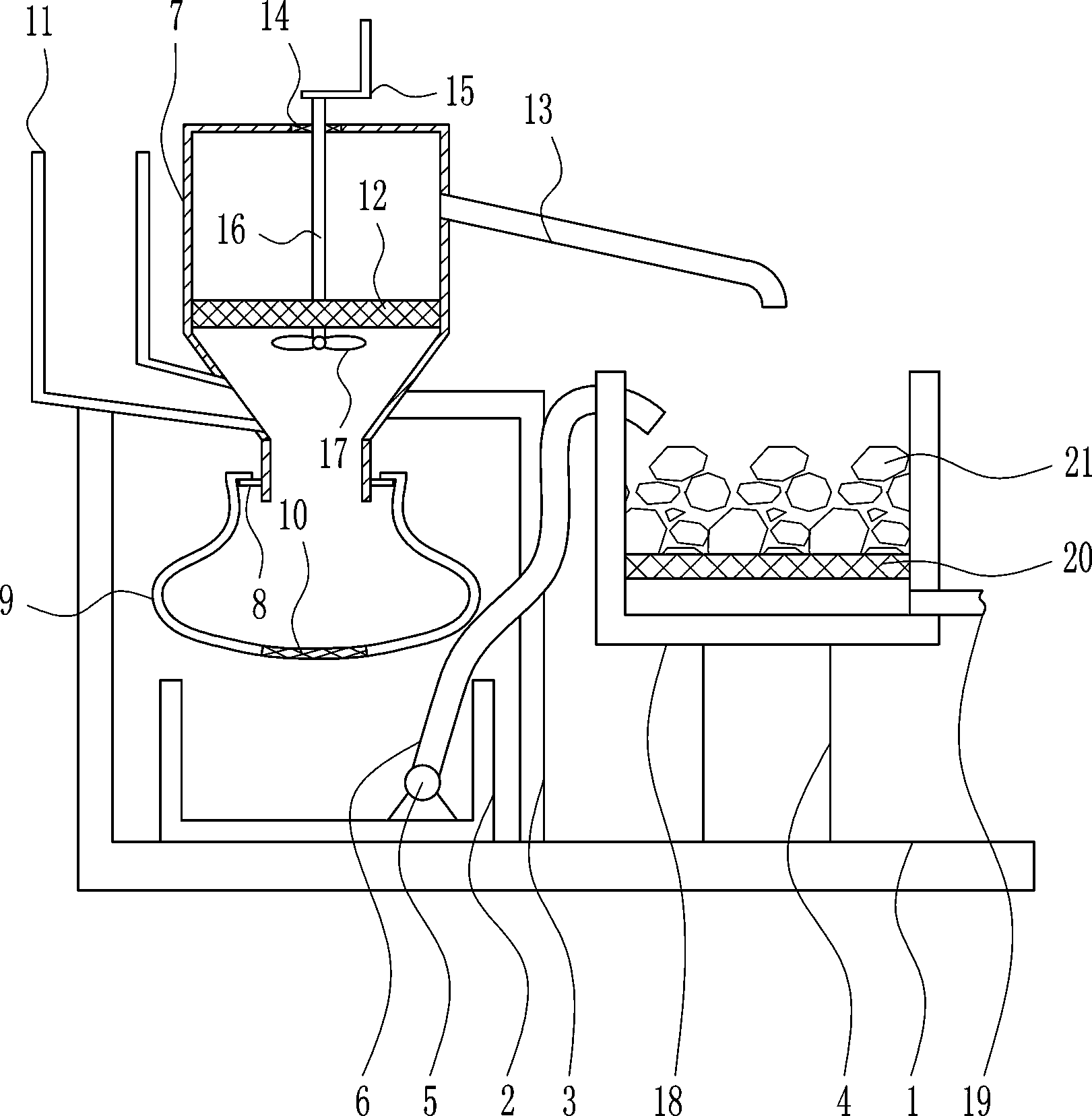

　　1.一种医疗机构污水处理设备，其特征在于，包括有机架(1)、收集框(2)、L形连杆(3)、支撑杆(4)、水泵(5)、软管(6)、处理框(7)、固定块(8)、第二处理框(9)、滤网(10)、进水管(11)、第二滤网(12)、出水管(13)、轴承(14)、摇柄(15)、转轴(16)、叶片(17)、第三处理框(18)、第二出水管(19)、第三滤网(20)和明矾(21)，机架(1)内底部从左至右依次设有收集框(2)，L形连杆(3)和支撑杆(4)，收集框(2)内底部设有水泵(5)，水泵(5)上设有软管(6)，L形连杆(3)顶部左侧设有处理框(7)，处理框(7)下部外侧设有固定块(8)，固定块(8)上挂有第二处理框(9)，第二处理框(9)底部设有滤网(10)，处理框(7)左侧倾斜设有进水管(11)，进水管(11)底部与机架(1)左壁顶端连接，处理框(7)内下部设有第二滤网(12)，处理框(7)右侧上部倾斜设有出水管(13)，处理框(7)顶部中心设有轴承(14)，轴承(14)内连接有转轴(16)，转轴(16)顶部设有摇柄(15)，转轴(16)下部穿过第二滤网(12)连接有叶片(17)，支撑杆(4)顶部设有第三处理框(18)，第三处理框(18)内下部设有第三滤网(20)，第三处理框(18)右侧下部设有第二出水管(19)，第二出水管(19)位于第三滤网(20)下方，软管(6)穿过第三处理框(18)左壁上部，并且固定在第三处理框(18)左壁上部，第三滤网(20)上方放置有明矾(21)。

　　2.根据权利要求1所述的一种医疗机构污水处理设备，其特征在于，还包括有第二支撑杆(22)、固定杆(23)、滑轨(24)、滑块(25)、弹簧(26)、行程开关(27)、电动绕线轮(28)和拉线(29)，L形连杆(3)右侧的机架(1)内底部设有第二支撑杆(22)和固定杆(23)，固定杆(23)在第二支撑杆(22)右侧，第二支撑杆(22)顶端设有滑轨(24)，滑轨(24)上滑动式连接有滑块(25)，滑块(25)顶端与支撑杆(4)连接，滑块(25)左侧连接有弹簧(26)，弹簧(26)左端连接在L形连杆(3)右侧，滑轨(24)顶部左右两侧均设有行程开关(27)，固定杆(23)左侧上部设有电动绕线轮(28)，电动绕线轮(28)上绕有拉线(29)，拉线(29)左端与滑块(25)连接，电动绕线轮(28)与行程开关(27)通过电性连接。

　　3.根据权利要求2所述的一种医疗机构污水处理设备，其特征在于，还包括有盖板(30)、固定板(31)、弹性拉线(33)和插杆(34)，进水管(11)右壁顶端转动式连接有盖板(30)，盖板(30)左端转动式连接有固定板(31)，固定板(31)下部与进水管(11)左壁上部均开有插孔(32)，进水管(11)左侧中心设有弹性拉线(33)，弹性拉线(33)顶端连接有插杆(34)，插杆(34)插入插孔(32)将固定板(31)固定。

　　4.根据权利要求3所述的一种医疗机构污水处理设备，其特征在于，机架(1)材料为不锈钢。

　　5.根据权利要求4所述的一种医疗机构污水处理设备，其特征在于，收集框(2)材料为Q235钢。

　　6.根据权利要求5所述的一种医疗机构污水处理设备，其特征在于，滑轨(24)材料为优质钢材，表面覆盖镀锌层。

　　说明书

　　一种医疗机构污水处理设备

　　技术领域

　　本实用新型涉及一种污水处理设备，尤其涉及一种医疗机构污水处理设备。

　　背景技术

　　随着医疗机构的蓬勃发展，其地理位置不仅局限于建筑物的地层，同时也在向高层写字楼、商业楼和百货楼内发展，污水处理是否达标将关系到诊所能否开办的一项重要依据，由于医院污水中含有大量的病原微生物和有毒物质，如果随意排放将对周边环境造成破坏，甚至传播疾病。

　　综上，目前需要研发一种双向处理的医疗机构污水处理设备，来克服现有技术中处理方式单一的缺点。

　　实用新型内容

　　(1)要解决的技术问题

　　本实用新型为了克服现有技术中处理方式单一难的缺点，本实用新型要解决的技术问题是提供一种双向处理的医疗机构污水处理设备。

　　(2)技术方案

　　为了解决上述技术问题，本实用新型提供了这样一种医疗机构污水处理设备，包括有机架、收集框、L形连杆、支撑杆、水泵、软管、处理框、固定块、第二处理框、滤网、进水管、第二滤网、出水管、轴承、摇柄、转轴、叶片、第三处理框、第二出水管、第三滤网和明矾，机架内底部从左至右依次设有收集框，L形连杆和支撑杆，收集框内底部设有水泵，水泵上设有软管，L形连杆顶部左侧设有处理框，处理框下部外侧设有固定块，固定块上挂有第二处理框，第二处理框底部设有滤网，处理框左侧倾斜设有进水管，进水管底部与机架左壁顶端连接，处理框内下部设有第二滤网，处理框右侧上部倾斜设有出水管，处理框顶部中心设有轴承，轴承内连接有转轴，转轴顶部设有摇柄，转轴下部穿过第二滤网连接有叶片，支撑杆顶部设有第三处理框，第三处理框内下部设有第三滤网，第三处理框右侧下部设有第二出水管，第二出水管位于第三滤网下方，软管穿过第三处理框左壁上部，并且固定在第三处理框左壁上部，第三滤网上方放置有明矾。

　　优选地，还包括有第二支撑杆、固定杆、滑轨、滑块、弹簧、行程开关、电动绕线轮和拉线，L形连杆右侧的机架内底部设有第二支撑杆和固定杆，固定杆在第二支撑杆右侧，第二支撑杆顶端设有滑轨，滑轨上滑动式连接有滑块，滑块顶端与支撑杆连接，滑块左侧连接有弹簧，弹簧左端连接在L形连杆右侧，滑轨顶部左右两侧均设有行程开关，固定杆左侧上部设有电动绕线轮，电动绕线轮上绕有拉线，拉线左端与滑块连接，电动绕线轮与行程开关通过电性连接。

　　优选地，还包括有盖板、固定板、弹性拉线和插杆，进水管右壁顶端转动式连接有盖板，盖板左端转动式连接有固定板，固定板下部与进水管左壁上部均开有插孔，进水管左侧中心设有弹性拉线，弹性拉线顶端连接有插杆，插杆插入插孔将固定板固定。

　　优选地，机架材料为不锈钢。

　　优选地，收集框材料为Q235钢。

　　优选地，滑轨材料为优质钢材，表面覆盖镀锌层。

　　工作原理：当需要对医疗污水进行过滤处理时，将医疗污水注入进水管，污水通过进水管进入了第二处理框。滤网对首先进入的医疗污水进行过滤处理，随后一部分过滤的污水沿着滤网流入收集框。摇动摇柄，带动转轴转动，进而带动叶片转动，对污水进行搅拌，加速污水中杂质向下沉淀，同时防止杂质堵塞第二滤网。污水经过第二滤网二次过滤，达到高度后便沿着出水管流入第三处理框。位于收集框的过滤后的污水则是通过水泵的抽取，通过软管流入第三处理框。位于第三处理框的明矾与污水接触后迅速生成氢氧化铝胶体，吸附污水中杂质，并形成沉淀，使水澄清，而生成的沉淀被第三滤网收集，澄清后的水则是通过第二出水管排出。

　　因为还包括有第二支撑杆、固定杆、滑轨、滑块、弹簧、行程开关、电动绕线轮和拉线，L形连杆右侧的机架内底部设有第二支撑杆和固定杆，固定杆在第二支撑杆右侧，第二支撑杆顶端设有滑轨，滑轨上滑动式连接有滑块，滑块顶端与支撑杆连接，滑块左侧连接有弹簧，弹簧左端连接在L形连杆右侧，滑轨顶部左右两侧均设有行程开关，固定杆左侧上部设有电动绕线轮，电动绕线轮上绕有拉线，拉线左端与滑块连接，电动绕线轮与行程开关通过电性连接，控制电动绕线轮顺时针转动，拉线收线，通过拉线带动滑块向右滑动，使得第三处理框向右运动，弹簧伸长，当滑块与右侧行程开关接触时，右侧行程开关控制电动绕线轮逆时针转动，拉线放线，滑块受到弹簧的弹力向左滑动，使得第三处理框向左运动，当滑块与左侧行程开关接触时，左侧行程开关控制电动绕线轮顺时针转动，如此反复，使得第三处理框中的明矾与污水接触后迅速生成氢氧化铝胶体充分吸附水中杂质，提高设备的去污效率。

　　因为还包括有盖板、固定板、弹性拉线和插杆，进水管右壁顶端转动式连接有盖板，盖板左端转动式连接有固定板，固定板下部与进水管左壁上部均开有插孔，进水管左侧中心设有弹性拉线，弹性拉线顶端连接有插杆，插杆插入插孔将固定板固定，当需要注入医疗污水时，拔出插杆，将固定板向上轻提，则固定板连接的盖板可以打开，接着便可以向进水管注入污水，当污水处理完后重新将盖板盖上，将固定板掰回复位，然后将插杆插回原处。通过盖板的设计，可以防止外界杂物进入装置，造成管道堵塞，以及影响设备的去污能力。

　　(3)有益效果

　　本实用新型通过第三处理框中明矾与污水接触后迅速生成氢氧化铝胶体，吸附污水中杂质，并形成沉淀，使水澄清。通过电动绕线轮带动第三处理框左右运动，使得第三处理框中的明矾与污水接触后迅速生成氢氧化铝胶体充分吸附水中杂质，提高设备的去污效率。通过盖板的设计，可以防止外界杂物进入装置，造成管道堵塞，以及影响设备的去污能力。
