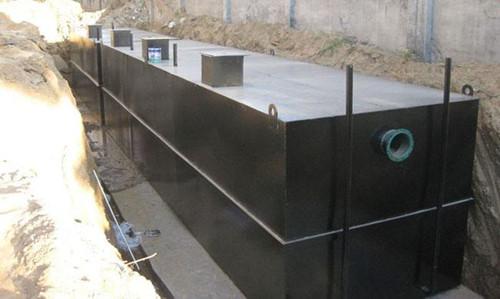

小型简易污水处理MBR膜生物反应器装置

　　本发明公开了一种小型简易污水处理MBR膜生物反应器装置，包括膜生物反应池，所述膜生物反应池设置在地面上，所述膜生物反应池的一侧设有缺氧池，所述缺氧池一侧设有调节池，所述调节池的一侧设有机械格栅池，所述膜生物反应池的另一侧设有污泥池，所述污泥池一侧设有清水池，所述膜生物反应池外设有控制器，所述控制器与自吸泵、调节阀、真空表、流量计、污水抽吸泵、鼓风机、抽水泵、机械格栅装置、进水调节阀、污泥抽吸泵和出水调节阀电性连接。本发明的有益效果是，结构简单，实用性强。

　　权利要求书

　　1.一种小型简易污水处理MBR膜生物反应器装置，包括膜生物反应池(1)，其特征在于，所述膜生物反应池(1)设置在地面上，所述膜生物反应池(1)由固定安装在地面上墙体(2)和位于反应池内的半透膜装置共同构成，所述半透膜装置由固定安装在膜生物反应池(1)内部中间的吸水筒(3)、包裹在吸水筒(3)外表面的半透膜(4)、开在吸水筒(3)顶部中心处的吸水口(5)、固定安装在吸水口(5)上的吸水管(6)、固定安装在吸水管(6)上的自吸泵(7)、固定安装在自吸泵(7)一侧的真空表(8)、位于自吸泵(7)另一侧与吸水管(6)固定连接的调节阀(9)和位于调节阀(9)一侧的流量计(10)共同构成，所述膜生物反应池(1)的一侧设有缺氧池(11)，所述膜生物反应池(1)的墙体上方设有与缺氧池(11)互通的溢流口(12)，所述缺氧池(11)上方设有污水抽吸管(13)，所述污水抽吸管(13)上设有固定安装在污水抽吸管(13)上的污水抽吸泵(14)，所述污水抽吸管(13)与膜生物反应池(1)固定连接，所述缺氧池(11)由固定安装在地面上的缺氧墙体(15)和位于缺氧池(11)内部的曝气装置共同构成，所述曝气装置由固定安装在缺氧池(11)内部水面上均匀分布的曝气头(16)、与曝气头(16)固定连接的曝气管网(17)、与曝气管网(17)进气端固定连接的鼓风机(18)和位于鼓风机(18)内部的风机调节装置(19)共同构成，所述缺氧池(11)一侧设有调节池(20)，所述调节池(20)内设有抽水管(21)，所述抽水管(21)与缺氧池(11)固定连接，所述抽水管(21)上设有抽水泵(22)，所述抽水泵(22)位于缺氧池(11)内，所述调节池(20)的一侧设有机械格栅池(23)，所述机械格栅池(23)内设有机械格栅装置(24)，所述机械格栅池(23)上设有进水管(25)，所述进水管(25)上固定安装有进水调节阀(26)，所述膜生物反应池(1)的另一侧设有污泥池(27)，所述污泥池(27)内设有抽吸管(28)，所述抽吸管(28)上设有与抽吸管(28)固定连接的污泥抽吸泵(29)，所述抽吸管(28)与膜生物反应池(1)固定连接，所述污泥池(27)一侧设有清水池(30)，所述清水池(30)与吸水管(6)固定连接，所述清水池(30)上设有出水口(31)，所述出水口(31)上设有出水管(32)，所述出水管(32)上设有出水调节阀(33)，所述膜生物反应池(1)外设有控制器(34)，所述控制器(34)与自吸泵、调节阀、真空表、流量计、污水抽吸泵、鼓风机、抽水泵、机械格栅装置、进水调节阀、污泥抽吸泵和出水调节阀电性连接。

　　2.根据权利要求1所述的一种小型简易污水处理MBR膜生物反应器装置，其特征在于，所述机械格栅装置(24)由固定安装在机械格栅池内的机架(35)、位于机架(35)顶部与机架(35)固定连接的驱动装置(36)、位于机架(35)上端与机架(35)活动连接的旋转轴(37)、位于旋转轴(37)一端与旋转轴(37)固定连接的从动齿轮(38)、套装在旋转轴(37)上的传送带装置(39)、位于机架(35)底部与机架(35)活动连接且与传送带装置(39)活动连接的从动轴(40)位于机架后方的与调节池固定连接的管道共同构成。

　　3.根据权利要求2所述的一种小型简易污水处理MBR膜生物反应器装置，其特征在于，所述驱动装置(36)由固定安装在机架(35)顶部一端的电动机(41)、与电动机(41)旋转端固定连接的减速机(42)和固定安装在减速机(42)输出端上的主动齿轮(43)共同构成。

　　4.根据权利要求2所述的一种小型简易污水处理MBR膜生物反应器装置，其特征在于，所述从动齿轮(38)和主动齿轮(43)上固定安装有链条(44)。

　　5.根据权利要求2所述的一种小型简易污水处理MBR膜生物反应器装置，其特征在于，所述传送带装置(39)由套装在旋转轴(37)和从动轴(40)上的传送带(45)和位于传送带(45)上均匀分布的耙齿(46)共同构成。

　　6.根据权利要求5所述的一种小型简易污水处理MBR膜生物反应器装置，其特征在于，所述耙齿(46)由错齿耙齿构成。

　　7.根据权利要求1所述的一种小型简易污水处理MBR膜生物反应器装置，其特征在于，所述进水管(25)上与外部排污管道固定连接。

　　8.根据权利要求1所述的一种小型简易污水处理MBR膜生物反应器装置，其特征在于，所述出水管(32)与外部用水设备固定连接。

　　9.根据权利要求1所述的一种小型简易污水处理MBR膜生物反应器装置，其特征在于，所述控制器(34)上设有PLC系统(47)。

　　10.根据权利要求1所述的一种小型简易污水处理MBR膜生物反应器装置，其特征在于，所述控制器(34)上设有电容显示屏(48)、控制按钮(49)和开关按钮(50)，所述控制器(34)上设有用电接口(51)。

　　说明书

　　一种小型简易污水处理MBR膜生物反应器装置

　　技术领域

　　本发明涉及污水处理设备领域，特别是一种小型简易污水处理MBR膜生物反应器装置。

　　背景技术

　　目前市场上各种污水处理设备层出不穷，但是价格相对比较昂贵，对于大部分人来说，购买一台污水处理设备相对困难，但污水又不能直接排放。

　　发明内容

　　本发明的目的是为了解决上述问题，设计了一种小型简易污水处理MBR膜生物反应器装置。

　　实现上述目的本发明的技术方案为，一种小型简易污水处理MBR膜生物反应器装置，包括膜生物反应池，其特征在于，所述膜生物反应池设置在地面上，所述膜生物反应池由固定安装在地面上墙体和位于反应池内的半透膜装置共同构成，所述半透膜装置由固定安装在膜生物反应池内部中间的吸水筒、包裹在吸水筒外表面的半透膜、开在吸水筒顶部中心处的吸水口、固定安装在吸水口上的吸水管、固定安装在吸水管上的自吸泵、固定安装在自吸泵一侧的真空表、位于自吸泵另一侧与吸水管固定连接的调节阀和位于调节阀一侧的流量计共同构成，所述膜生物反应池的一侧设有缺氧池，所述膜生物反应池的墙体上方设有与缺氧池互通的溢流口，所述缺氧池上方设有污水抽吸管，所述污水抽吸管上设有固定安装在污水抽吸管上的污水抽吸泵，所述污水抽吸管与膜生物反应池固定连接，所述缺氧池由固定安装在地面上的缺氧墙体和位于缺氧池内部的曝气装置共同构成，所述曝气装置由固定安装在缺氧池内部水面上均匀分布的曝气头、与曝气头固定连接的曝气管网、与曝气管网进气端固定连接的鼓风机和位于鼓风机内部的风机调节装置共同构成，所述缺氧池一侧设有调节池，所述调节池内设有抽水管，所述抽水管与缺氧池固定连接，所述抽水管上设有抽水泵，所述抽水泵位于缺氧池内，所述调节池的一侧设有机械格栅池，所述机械格栅池内设有机械格栅装置，所述机械格栅池上设有进水管，所述进水管上固定安装有进水调节阀，所述膜生物反应池的另一侧设有污泥池，所述污泥池内设有抽吸管，所述抽吸管上设有与抽吸管固定连接的污泥抽吸泵，所述抽吸管与膜生物反应池固定连接，所述污泥池一侧设有清水池，所述清水池与吸水管固定连接，所述清水池上设有出水口，所述出水口上设有出水管，所述出水管上设有出水调节阀，所述膜生物反应池外设有控制器，所述控制器与自吸泵、调节阀、真空表、流量计、污水抽吸泵、鼓风机、抽水泵、机械格栅装置、进水调节阀、污泥抽吸泵和出水调节阀电性连接。

　　所述机械格栅装置由固定安装在机械格栅池内的机架、位于机架顶部与机架固定连接的驱动装置、位于机架上端与机架活动连接的旋转轴、位于旋转轴一端与旋转轴固定连接的从动齿轮、套装在旋转轴上的传送带装置、位于机架底部与机架活动连接且与传送带装置活动连接的从动轴和位于机架后方的与调节池固定连接的管道共同构成。

　　所述驱动装置由固定安装在机架顶部一端的电动机、与电动机旋转端固定连接的减速机和固定安装在减速机输出端上的主动齿轮共同构成。

　　所述从动齿轮和主动齿轮上固定安装有链条。

　　所述传送带装置由套装在旋转轴和从动轴上的传送带和位于传送带上均匀分布的耙齿共同构成。

　　所述耙齿由错齿耙齿构成。

　　所述进水管上与外部排污管道固定连接。

　　所述出水管与外部用水设备固定连接。

　　所述控制器上设有PLC系统。

　　所述控制器上设有电容显示屏、控制按钮和开关按钮，所述控制器上设有用电接口。

　　利用本发明的技术方案制作的一种小型简易污水处理MBR膜生物反应器装置，通过上述方案，只需自己建设几个反应池，简单购买几个部件，通过控制器来控制各个部件的运行，即可达到污水处理效果。本装置结构简单，操作方便，适合任何地点根据自身要求进行建设，可极大的节约了污水的排放，降低环境污染，又可节省水资源。
