一、

小型设备

　　采用美国进口原装的集成阀(以A为标志)，基本为单罐结构，采用时间控制方式。由于集成阀是针对软化水设备应用而生产设计时的，其水流特性略差，所以仅能在小流量需求时采用；设备采用含氧原水进行反冲洗，相对增加了除氧剂的消耗。



型号	ZKY-3A	ZKY-6A	ZKY-8A
处理量t/h	2~3	4~6	6~9
罐径mm	400	750	900
罐高mm	1600	1800	1800
进出水口mm	32	40	40
填料重t	0.84	0.90	1.40
Ф1	350	750	900
Ф2	25	40	40
Ф3	25	40	40
H1	2000	2200	2250
H2	1750	2000	2000
H3	1870	2200	2200
S1	40	40	40
S2	550	1050	1050

二、

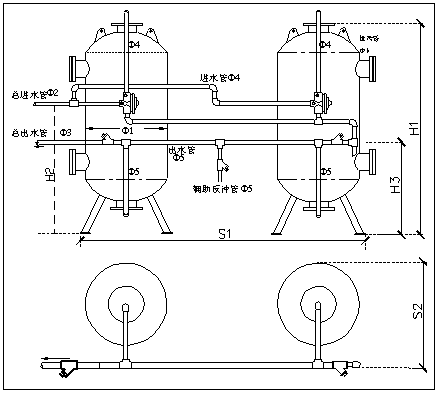

标准双罐设备

　　标准设备的设计主要采用了以色列进口的过滤器专用三通阀，该阀专为介质过滤器应用而设计，工作时原水经三通阀直接进入除氧器罐体内，出水自罐下部进入总出水管。水中溶解氧与海绵铁发生化学反应产生不易溶于水的絮状沉淀被海绵铁颗粒拦截下来，沉淀积聚在罐体内造成水流阻力增大，进出口压差增大，当压差增加到一定值时(0.05~ 0.07MPa)，压差表向控制器发出反冲洗信号，A罐电磁阀加电，A罐顶部的三通阀动作(自标准过滤状态转为反冲洗状态)，A罐进水口关闭，反冲洗口打开；由于B罐此时处于工作状态，反冲洗水经出水口进入A罐底部，经罐顶冲洗阀流向排水口，完成反洗动作，控制器控制反洗时间以达到所要求的冲洗效果，一般为3~15分钟。
　　控制器依次对其余的罐体进行冲洗，使整个系统处于良好的工作状态，每个罐的反冲洗用水均为其他罐体的产水。
　　标准系统的优异的反冲洗强度、产水量等水流特性使过滤器工作于稳定状态下；较大的进出水及排水口可提供大的冲洗强度，以较少的水耗得到较好的冲洗效果；系统设计时配用了专用的排气阀，可将运行时带入罐内的气体及时排出，减少气体对设备运行及反冲洗的影响，提高设备运行的稳定性；系统采用手动控制或压差表自动控制，可以实现无人值守；标准系统均为双罐并联设计，可以随时向后级系统连续供应合格水；设备自动采用无氧水进行反冲洗,进一步提高反冲洗效果,降低水耗及除氧剂消耗；系统采用模块化设计，可以根据需要增加罐体以达到更高的产水量。


型号		ZKY-4	ZKY-10	ZKY-16	ZKY-20	ZKY-35	ZKY-40	ZKY-50	ZKY-60	ZKY-70
出水量t/h		4-6	6-10	10-15	15-22	25-35	35-40	45-55	55-65	70-75
单罐水量t/h		2-3	3-5	5-8	8-12	12-18	16-20	22-28	28-35	33-38
尺寸mm	罐径Ф1	400	600	700	900	1000	1200	1300	1400	1600
	总进水口Ф2	32	50	50	65	80	80	100	100	125
	总出水口Ф3	32	50	50	65	80	80	100	100	125
	罐进水管Ф4	25	40	50	50	65	80	80	100	100
	罐出水管Ф5	25	40	50	50	65	80	80	100	100
	排污管Ф6	25	40	50	50	65	80	80	100	100
	长S1	1000	1500	1600	1800	2000	2400	2700	3000	3500
	宽S2	600	800	1000	1200	1400	1500	1600	1800	2000
	总高度H1	2200	2200	2500	2500	2800	2800	3100	3100	3300
	进口高H2	2200	2200	2500	2500	2800	2800	3100	3100	3300
	出口高H3	2200	2200	2500	2500	2800	2800	3100	3100	3300
填料总重t		0.6	1.0	1.5	2.5	3.0	4.2	5.0	6.0	8.0

注：由于技术原因，部分细节尺寸未标明；可能会因技术需要而进行更改，以随机文件为准

三、

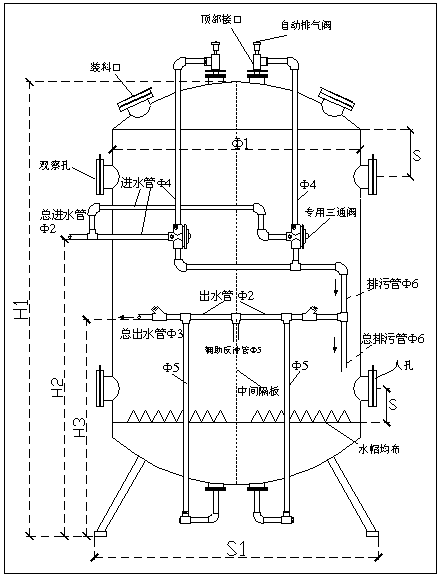

单罐双腔设备

　　单罐双腔设备采用与双罐设备完全相同的工作控制原理，罐体内部被分为两个相互独立的工作腔室，双腔设备的主要特点是设备占地小，管路结构简单，安装方便。 ZKY过滤式除氧器技术参数表

型号		ZKY-4	ZKY-10	ZKY-16	ZKY-20	ZKY-35	ZKY-40	ZKY-50	ZKY-60	ZKY-70
水量t/h		2-3	3-5	5-8	8-12	12-18	16-20	22-28	28-35	33-38
尺寸mm	罐径Ф1	400	600	700	900	1000	1200	1300	1400	1600
	总进水口Ф2	32	50	50	65	80	80	100	100	125
	总出水口Ф3	32	50	50	65	80	80	100	100	125
	罐进水管Ф4	25	40	50	50	65	80	80	100	100
	罐出水管Ф5	25	40	50	50	65	80	80	100	100
	排污管Ф6	25	40	50	50	65	80	80	100	100
	长S1	1000	1500	1600	1800	2000	2400	2700	3000	3500
	宽S2	600	800	1000	1200	1400	1500	1600	1800	2000
	总高度H1	2200	2200	2500	2500	2800	2800	3100	3100	3300
	进口高H2	2200	2200	2500	2500	2800	2800	3100	3100	3300
	出口高H3	2200	2200	2500	2500	2800	2800	3100	3100	3300

注：由于技术原因，部分细节尺寸未标明；可能会因技术需要而进行更改，以随机文件为准
