过滤式海绵铁除氧器设备优势有哪些?这几天有许多客户朋友咨询到这个问题，作者咨询了本公司相关技术人员，整理出来这篇文档，希望对您有一定的帮助。

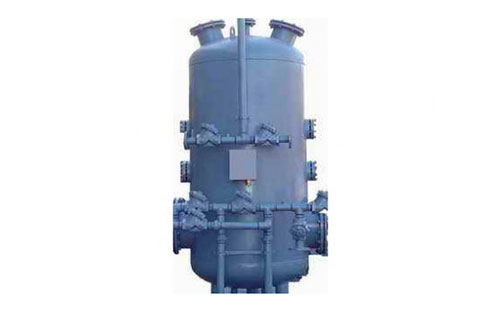

一，过滤式海绵铁除氧器产品介绍
全自动常温海绵铁过滤式除氧器采用海绵铁过滤式为滤料，分手动除氧和全自动除氧设备，罐体被设计成较为独特的双反洗结构，使滤料的反应物和截留物能被充分的冲洗出去。锅炉的给水有严格的要求，首先需经软化或除盐处理，使锅炉受热面内部不结水垢。但是，水中仍含有氧气和其他气体，氧是一种主要的去极化剂，能造成锅炉设备及热力系统金属面产生腐蚀，这种腐蚀经常是局部性溃疡腐蚀，严重时造成金属壁穿孔，不仅大大缩短锅炉设备的寿命，而且影响锅炉及热力系统的安全性，为了确保锅炉安全经济运行，国家颁布的《低压锅炉水质标准》(GB1576-85)中规定，凡是额定蒸发量大于2T/H的锅炉均要采用除氧设备做除氧处理。
二，过滤式海绵铁除氧器工作原理
常温过滤式除氧属化学除氧，它采用专门生产的活性海绵铁过滤式(直接还原铁)来去除水中溶解氧，海绵铁过滤式主要成分是铁，其疏松多孔的内部结构，提供的比表面积是普通铁屑的5-10万倍，可使水中的氧与铁发生迅速彻底的氧化反应，使溶解氧稳定在0.05mg/L以下，其反应式为：
2Fe2+ + 2H2O + O2→2Fe(OH)2 4Fe(OH)2+ 2H2O +O2→4Fe(OH)3
反应产物Fe(OH)2、Fe(OH)3为不易溶于水的絮状沉淀，当随着水流经其余的海绵铁过滤式颗粒时被拦截下来，只要用一定强度的反洗水流就可以冲洗干净(大约5分钟)。
海绵铁过滤式的消耗量很低，根据处理水量与水质的不同，一般3 - 6个月补充一次即可。
(经过除氧后的中增加了少量的铁离子,一般为0.2 - 0.5mg/L，对于热水锅炉来说仍符合国家规定的水质标准，但对于蒸汽锅炉或对给水Fe2+有严格要求的给水除氧来说，可以加装除铁装置，去除水中的Fe2+，本公司备有各种规格的离子交换除铁装置供用户选用。)
作为水除氧剂的海绵铁过滤式是利用粒度在-200目以下的Fe3O4 粉末粘结在一起，粒度为2-5mm左右。因其还原过程发生置换反应，形成一定数量的空隙，还有粉末微粒粘结时的空隙，使得除氧剂孔隙较高，比表面积大，又因其为原生矿直接还原所得，相对纯净，所以活性极高，极与水中的氧发生反应生成Fe3O4，从而达到除氧目的。同时利用率也得到提高到90%以上。
而且由于含有一定量的杂质，使其在除氧过程中颗粒之间只能是弱键连接，基本不锈死成团。该产品经多家单位使用后，效果十分理想，出水含氧量降到0.05mg/L以下，处理每立方米水仅消耗25g左右，真正做到了高质量、低成本运行。
因不经软化的水易使除氧剂表面发生钝化，使其氧化减慢，而影响除氧效果，故应先软化再除氧。使用一段时间后，应进行反洗。
三，过滤式海绵铁除氧器技术特点
海绵铁过滤式除氧器采用的技术及工作原理有以下特点：
● 可在常温下实现除氧， 进水无需加热;
● 系统可随时供水，可不需准备时间，也可不需要除氧水箱;
● 除氧效果稳定可靠，出水中溶解氧含量稳定≤0.05mg/L，符合低压锅炉水质标准;
● 安装无特殊要求，克服了热力、真空除氧必须高位安装的不便;
● 设备可低位布置， 工艺简单，无过高的高度要求。
四，过滤式海绵铁除氧器产品特点
新型海绵铁过滤式除氧器在国内推出已有数年时间，早期设计的设备结构及流程在实际运行中有一些不足之处逐渐暴露出来，有时对系统运行造成很大影响。结合数家用户的实践经验，针对早期设计的不足之处，本公司采用全新的设计思路、原装进口部件及先进的控制技术设计生产的海绵铁过滤式过滤除氧器，具有以下特点：
● 流程更加简单合理，设备结构简单紧凑，易于操作维护;
● 控制自动化程度高，系统可以自动根据时间或工作压损进行反冲洗，无需人工操作，及时的反冲洗消除了除氧剂结块情况、降低水耗，使设备始终处于良好的工作状态;
● 设备采用双罐结构或单罐双腔结构,可以连续产水，如果进水压力足够，即使在反冲洗时也无需中断产水，使后级系统的工作更加稳定可靠;
● 设备自动采用无氧水进行反冲洗,进一步提高反冲洗效果,降低水耗、除氧剂消耗。
● 自动化系统电耗极低，备有手动操作装置，反冲洗操作仅需一个按钮即可进行。
