本实用新型提供一种新型污水处理用格栅机，包括格栅机本体，支撑板的尾端固定安装有一驱动电机，驱动电机的输出端的轴上安装有一双槽电机滚轮，支撑板上固定安装有一减速机，减速机的齿轮上套设有一链条，从动轴和主动轴之间套设有一连接带，连接带上横向安装有若干紧固带，各个紧固带上均安装有若干刮片，格栅机本体底部安装有一第二支撑板，第二支撑板上固定安装有一第二减速机，双槽电机滚轮另一槽内套设有一第二驱动皮带，第二驱动皮带的自由端通过缺口并套设在第二减速机输入端的滚轮上。本实用新型使得使用者对污水的初步排污处理变得更加方便，在较大程度上对污水中的大体积垃圾进行有效去除。
权利要求书

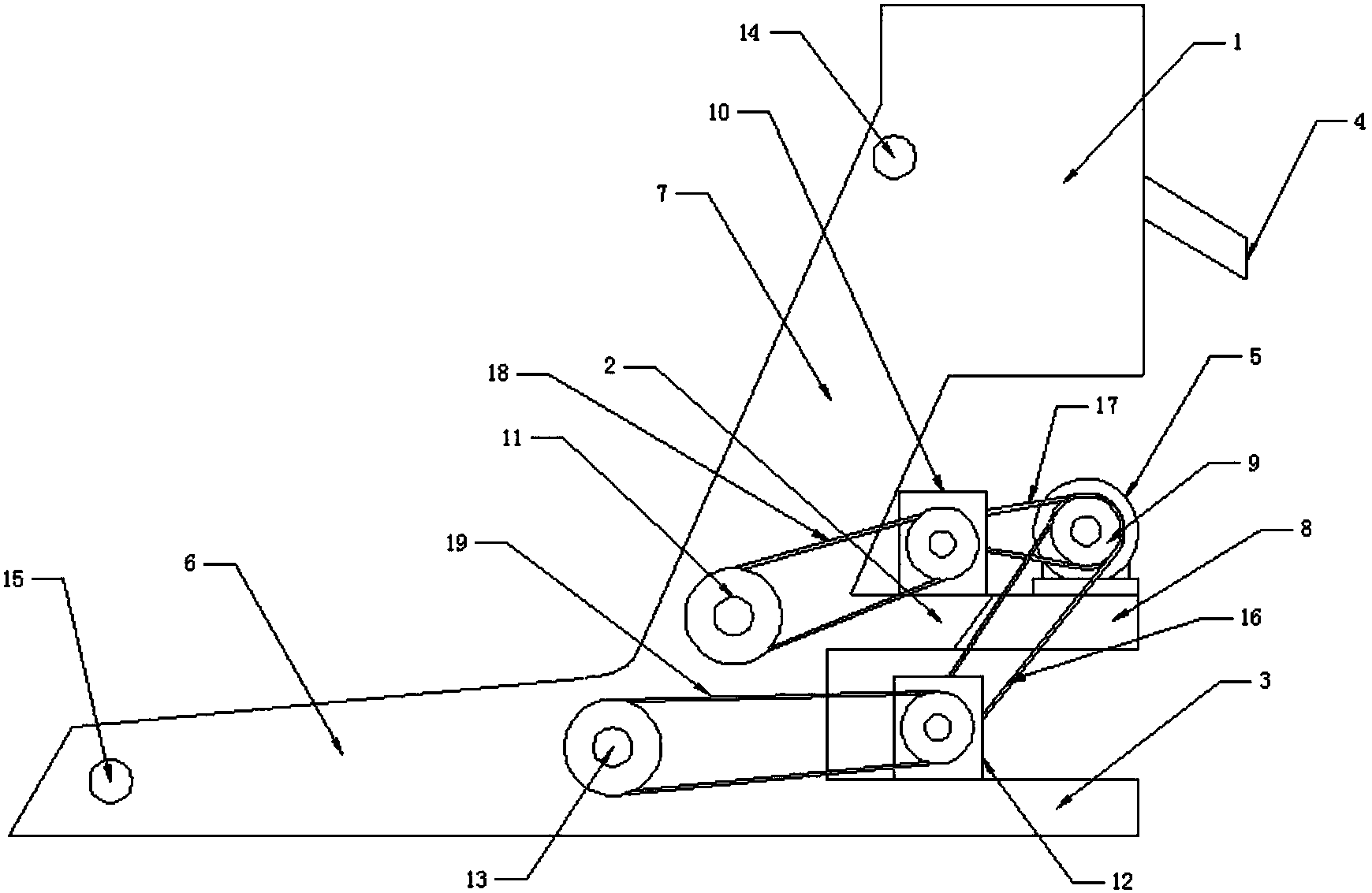

1.一种新型污水处理用格栅机，其特征在于：包括格栅机本体(1)，所述格栅机本体(1)结构上包括横向格栅机分体(6)和纵向格栅机分体(7)，所述格栅机本体(1)后侧中部安装有一支撑板(2)，所述支撑板(2)的尾端固定安装有一驱动电机(5)，所述驱动电机(5)的输出端的轴上安装有一双槽电机滚轮(9)，所述支撑板(2)上固定安装有一减速机(10)，所述双槽电机滚轮(9)靠近所述驱动电机(5)一侧的槽内套设有一驱动皮带(17)，所述驱动皮带(17)的自由端套设在所述减速机(10)输入端的滚轮上，所述减速机(10)的输出端的轴上安装有一齿轮，所述纵向格栅机分体(7)的顶部横向贯穿有一从动轴(14)，所述格栅机本体(1)的中下部横向贯穿有一主动轴(11)，所述主动轴(11)靠近所述驱动电机(5)的输出端的一侧上安装有一驱动齿轮，所述减速机(10)的齿轮上套设有一链条(18)，所述链条(18)的自由端套设在所述主动轴(11)上的驱动齿轮上，所述从动轴(14)和所述主动轴(11)之间套设有一连接带(20)，所述连接带(20)上横向安装有若干紧固带(22)，相邻的各个所述紧固带(22)之间的距离等距，各个所述紧固带(22)上均安装有若干刮片(23)，所述刮片(23)与所述紧固带(22)的夹角为45度，所述格栅机本体(1)底部安装有一第二支撑板(3)，所述第二支撑板(3)上固定安装有一第二减速机(12)，所述支撑板(2)上设有一缺口(8)，所述双槽电机滚轮(9)另一槽内套设有一第二驱动皮带(16)，所述第二驱动皮带(16)的自由端通过所述缺口(8)并套设在所述第二减速机(12)输入端的滚轮上，所述第二减速机(12)的输出端的轴上安装有一第二齿轮，所述横向格栅机分体(6)一端横向贯穿有一第二主动轴(13)，所述横向格栅机分体(6)的另一端横向贯穿有一第二从动轴(15)，所述第二主动轴(13)靠近所述驱动电机(5)的输出端的一侧上安装有一第二驱动齿轮，所述第二减速机(12)的第二齿轮上套设有一第二链条(19)，所述第二链条(19)的自由端套设在所述第二主动轴(13)上的第二驱动齿轮上，所述第二从动轴(15)和所述第二主动轴(13)之间套设有一第二连接带(21)，所述第二连接带(21)上横向安装有若干紧固带(22)，相邻的各个所述紧固带(22)之间的距离等距，各个所述紧固带(22)上均安装有若干刮片(23)。
2.根据权利要求1所述的新型污水处理用格栅机，其特征在于：所述格栅机本体(1)上固定安装有一排污滑板(4)，所述连接带(20)的顶部输出端与所述排污滑板(4)相连。
3.根据权利要求1或2所述的新型污水处理用格栅机，其特征在于：各个所述刮片(23)上均设有流水通孔。
说明书
一种新型污水处理用格栅机
技术领域
本实用新型属于污水处理设备领域，尤其是涉及一种新型污水处理用格栅机。
背景技术
现有的污水处理技术中，首先要将污水中的大块状物质去除，以保证污水的处理效果，格栅机指的是通过刮板将污水中的大块状物质刮出，常见的格栅机由刮板和挡板组成，刮板将污水中的大块状物质刮出水面，大块状物质在挡板上向上移动，到达格栅机顶部后落入收集仓中，常见的格栅机刮出的物质含水量较高，容易将污水刮出，后期处理不方便，且这种格栅机在刮渣的时候污染物容易从刮板两侧落下，刮渣效果不好;这种格栅机在运行时噪音较大，震动较强，电机经常损坏，污水治理成本较高。
发明内容
本实用新型要解决的问题是提供一种新型污水处理用格栅机，尤其适合使用者在初步对污水净化的时候除去大块垃圾。
为解决上述技术问题，本实用新型采用的技术方案是：提供一种新型污水处理用格栅机，包括格栅机本体，格栅机本体结构上包括横向格栅机分体和纵向格栅机分体，格栅机本体后侧中部安装有一支撑板，支撑板的尾端固定安装有一驱动电机，驱动电机的输出端的轴上安装有一双槽电机滚轮，支撑板上固定安装有一减速机，双槽电机滚轮靠近驱动电机一侧的槽内套设有一驱动皮带，驱动皮带的自由端套设在减速机输入端的滚轮上，减速机的输出端的轴上安装有一齿轮，纵向格栅机分体的顶部横向贯穿有一从动轴，格栅机本体的中下部横向贯穿有一主动轴，主动轴靠近驱动电机的输出端的一侧上安装有一驱动齿轮，减速机的齿轮上套设有一链条，链条的自由端套设在主动轴上的驱动齿轮上，从动轴和主动轴之间套设有一连接带，连接带上横向安装有若干紧固带，相邻的各个紧固带之间的距离等距，各个紧固带上均安装有若干刮片，刮片与紧固带的夹角为45度，格栅机本体底部安装有一第二支撑板，第二支撑板上固定安装有一第二减速机，支撑板上设有一缺口，双槽电机滚轮另一槽内套设有一第二驱动皮带，第二驱动皮带的自由端通过缺口并套设在第二减速机输入端的滚轮上，双槽电机滚轮另一槽内套设有一第二驱动皮带，第二驱动皮带的自由端套设在第二减速机输入端的滚轮上，第二减速机的输出端的轴上安装有一第二齿轮，横向格栅机分体一端横向贯穿有一第二主动轴，横向格栅机分体的另一端横向贯穿有一第二从动轴，第二主动轴靠近驱动电机的输出端的一侧上安装有一第二驱动齿轮，第二减速机的第二齿轮上套设有一第二链条，第二链条的自由端套设在第二主动轴上的第二驱动齿轮上，第二从动轴和第二主动轴之间套设有一第二连接带，第二连接带上横向安装有若干紧固带，相邻的各个紧固带之间的距离等距，各个紧固带上均安装有若干刮片。格栅机本体上固定安装有一排污滑板，连接带的顶部输出端与排污滑板相连。各个刮片上均设有流水通孔。
在使用过程中，使用者将横向格栅机分体的全部以及纵向格栅机分体的下半部置于污水中，而后启动驱动电机，驱动电机带动连接带和第二连接带转动，第二连接带将污物向上聚集，而连接带则将污物向上运输，并通过排污滑板排出。
本实用新型具有的优点和积极效果是：由于采用上述技术方案，使得使用者对污水的初步排污处理变得更加方便，且可以在较大程度上对污水中的大体积垃圾进行有效去除;且本实用新型具有结构简单，维修方便，加工成本低，生产效率高等优点。
