用于污泥焚烧发电的干化预处理装置

　　摘要

　　本实用新型公开了一种用于污泥焚烧发电的干化预处理装置，包括进泥口、储泥仓、振动筛、筒体、上封头、下封头、定盘、动盘、钯齿、旋转轴、蒸汽入口、冷凝水出管、带式管箍、排气管、出料口、卸料孔、电磁阀、冷凝器、活性炭吸附柜、管道、放空管、冷凝水进水口、冷凝水出水口、冷凝水循环管。与现有技术相比，本实用新型的有益效果在于：本实用新型结构简单，通过空腔结构加快污泥干化，通过结构设计，优化污泥颗粒运动路径和换热效果，提高干化效果、降低能源消耗。

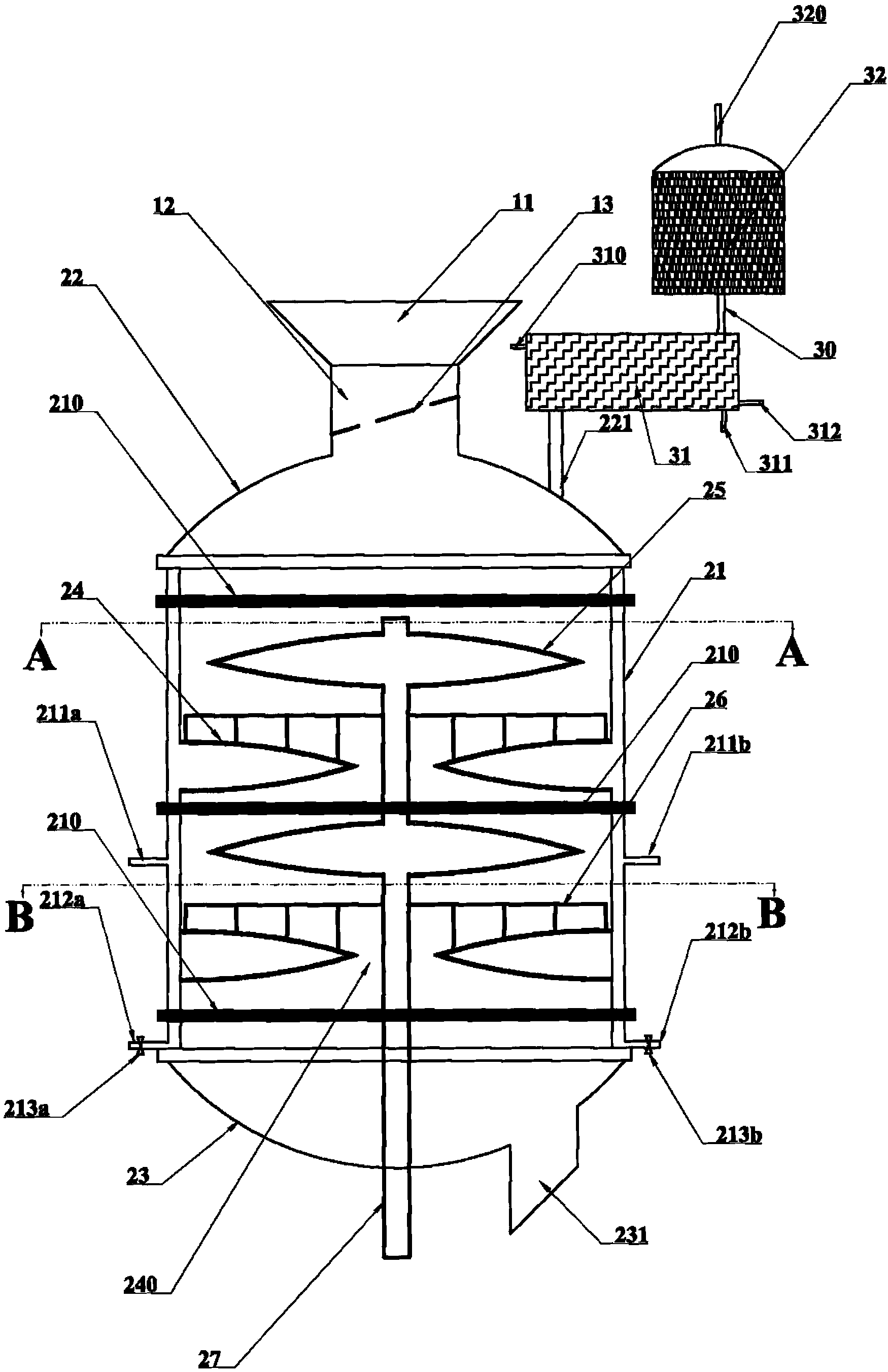

　　摘要附图

　　权利要求书

　　1.一种用于污泥焚烧发电的干化预处理装置，其特征在于：包括：进泥口(11)、储泥仓(12)、振动筛(13)、筒体(21)、上封头(22)、下封头(23)、定盘(24)、动盘(25)、钯齿(26)、旋转轴(27)、蒸汽入口(211a)、第二蒸汽入口(211b)、冷凝水出管(212a)、第二冷凝水出管(212b)、带式管箍(210)、排气管(221)、出料口(231)、卸料孔(240)、电磁阀(213a)、第二电磁阀(213b)、冷凝器(31)、活性炭吸附柜(32)、管道(30)、放空管(320)、冷凝水进水口(310)、冷凝水出水口(311)、冷凝水循环管(312)、进泥口(11)、储泥仓(12)组成进料系统;筒体(21)、上封头(22)、下封头(23)组成污泥干化筒;冷凝器(31)和活性炭吸附柜(32)组成空气净化系统;污泥干化筒中安装有定盘(24)、动盘(25)、钯齿(26)、旋转轴(27);储泥仓(12)上部设有进泥口(11)，储泥仓(12)中设有振动筛(13);筒体(21)侧壁设有蒸汽入口(211a)、第二蒸汽入口(211b)和冷凝水出管(212a)、第二冷凝水出管(212b);筒体(21)上中下均设有带式管箍(210);上封头(22)上以法兰密封安装有排气管(221);储泥仓(12)通过法兰密封连接于上封头(22)的中心;下封头(23)底部中心设有出料口(231);上封头(22)、下封头(23)均以法兰密封连接于筒体(21)上;定盘(24)中心预留有卸料孔(240);冷凝水出管(212a)、第二冷凝水出管(212b)上分别设有电磁阀(213a)、第二电磁阀(213b);排气管(221)通过螺纹连接于冷凝器(31)，冷凝器(31)通过管道(30)与活性炭吸附柜(32)连通，活性炭吸附柜(32)上设有放空管(320)，冷凝器(31)上设有冷凝水进水口(310)、冷凝水出水口(311)和冷凝水循环管(312)。

　　2.根据权利要求1所述的一种用于污泥焚烧发电的干化预处理装置，其特征是，所述的筒体为两半圆柱中空结构，中空结构中通有热蒸汽，两半圆柱通过铰链铰接，两半圆柱的接触面采用楔形槽密封。

　　3.根据权利要求1所述的一种用于污泥焚烧发电的干化预处理装置，其特征是，所述的定盘为中心薄周边厚的中空结构，水平焊接于所述的筒体的内壁面上，且所述的定盘和所述的筒体的内部空腔相连通，内部空腔中通有热蒸汽。

　　4.根据权利要求1所述的一种用于污泥焚烧发电的干化预处理装置，其特征是，所述的动盘为中心厚周边薄的中空结构，水平焊接于所述的旋转轴，所述的动盘与所述的旋转轴的内部空腔相连通，内部空腔中通有热蒸汽。

　　5.根据权利要求1所述的一种用于污泥焚烧发电的干化预处理装置，其特征是，所述的旋转轴为中空结构，中空结构中通有热蒸汽，所述的旋转轴上水平焊接有所述的动盘和所述的钯齿。

　　说明书

　　一种用于污泥焚烧发电的干化预处理装置

　　技术领域

　　本实用新型涉及一种污泥干化装置，属环保技术领域，尤其涉及一种用于污泥焚烧发电的干化预处理装置。

　　背景技术

　　剩余污泥是活性污泥法处理废水过程中的一个重要副产物，含有大量的有机物、动物/微生物残体、植物纤维素等，具有资源化和能源化利用的潜质。由于剩余污泥含有大量的水分，在资源化或能源化利用过程中，必须对其进行脱水和干化处理，因此，剩余污泥的脱水和干化一直是城市生活污水剩余污泥处理的研究热点。城市生活污水处理厂剩余污泥的含水率在99.5%左右，具有良好的流动性，城市生活污水处理厂通常采用机械压滤的方法对污泥进行初步处理后再进行后续的处理，但机械压滤后的剩余污泥含水率依然在80~85%，若直接用于焚烧发电，剩余污泥中的水分会因为气化而造成大量的气化热损失，大大降低了剩余污泥的能源转化效率，因此，在污泥焚烧发电前，一般会对脱水后的污泥进一步进行干化处理。

　　脱水和干化是降低城市生活污水剩余污泥含水率的典型方法，污泥的干化是利用热物理的原理，对污泥中的水分进行排除，从而达到降低污泥含水率的目的，污泥干化技术中能量是净支出形式，而且在干化过程中消耗能量的多少是评价干化技术优劣的关键标准之一。常用的污泥干化技术有污泥干化场、太阳能干化和外加热源干化，污泥干化场和太阳能干化技术通过自然通风、重力作用和太阳能对污泥进行干化，这类技术的主要缺点是干化时间长，效率低，易受天气和气候的影响，易造成空气污染。外加热源干化技术则需要提供额外的热源，加速污泥中水分的蒸发，实现污泥的干化，这类技术需要额外提供热源，当污泥干化场附近有工业余热时可以优先使用，在缺乏工业余热的情况下，可以通过优化能源供给方式、改良干化工艺提高干化效果、降低能源消耗。

　　实用新型内容

　　本实用新型的目的就在于为了解决现有城市生活污水剩余污泥干化装置能耗高、易产生臭气、脱水效率低的缺点而提供一种用于污泥焚烧发电的干化预处理装置。

　　本实用新型通过以下技术方案来实现上述目的：一种用于污泥焚烧发电的干化预处理装置，包括进料系统1、污泥干化筒2、空气净化系统3。所述的进料系统1由进泥口11、储泥仓12组成。所述的污泥干化筒2由筒体21、上封头22、下封头23组成，所述的污泥干化筒中安装有定盘24、动盘25、钯齿26、旋转轴27。所述的空气净化系统由冷凝器31和活性炭吸附柜32组成。所述的储泥仓12上部设有所述的进泥口11，所述的储泥仓12中设有振动筛13;所述的筒体21侧壁设有蒸汽入口211a、第二蒸汽入口211b和冷凝水出管212a、第二冷凝水出管212b，所述的筒体21上中下均设有带式管箍210;所述的上封头22上以法兰密封安装有排气管221;所述的储泥仓12通过法兰密封连接于所述的上封头22的中心;所述的下封头23底部中心设有出料口231;所述的上封头22、下封头23均以法兰密封连接于筒体21上;所述的定盘24中心预留有卸料孔240;所述的冷凝水出管212a、第二冷凝水出管212b上设有电磁阀213a、第二电磁阀213b;所述的排气管221通过螺纹连接于冷凝器31，冷凝器31通过管道30与活性炭吸附柜32连通，活性炭吸附柜32上设有放空管320，冷凝器31上设有冷凝水进水口310、冷凝水出水口311和冷凝水循环管312。

　　进一步的，所述的筒体21为两半圆柱结构，通过铰链铰接，两半圆柱的接触面采用楔形槽密封。

　　进一步的，所述的筒体21、定盘24、动盘25、旋转轴27均为中空结构，内部均通有热蒸汽。

　　进一步的，所述定盘24水平焊接于筒体21的内壁面上，且所述的定盘24和筒体21的内部空腔相连通。

　　进一步的，所述的旋转轴27上水平焊接有动盘25和钯齿26。

　　进一步的，所述的动盘25、钯齿26、定盘24自上而下交错分布。

　　进一步的，所述的动盘25与所述的旋转轴27的内部空腔相互连通。

　　进一步的，所述的动盘25中心厚周边薄，所述的定盘24中心薄周边厚。

　　进一步的，所述的旋转轴27与蒸汽管道采用机械旋转密封结构密封。

　　本实用新型的有益效果在于：本实用新型结构简单，通过空腔结构加快污泥干化，通过结构设计，优化污泥颗粒运动路径和换热效果，提高干化效果、降低能源消耗。
