真空除氧器工作原理及结构组成

作者:北京中天恒远 发布于:2020-05-28 08:16浏览量:

  真空除氧器工作原理及结构组成,中天恒远水处理公司专业设计除氧器设备十多年,凭借优质的产品,周到的服务,优惠的价格,赢得了广大用户朋友的信赖。如果您想了解产品报价以及产品设计方案,请拨打我们的联系电话。

  真空除氧器工作原理及结构组成:

  第一,真空除氧器性能参数

  1,设备名称:真空除氧器。

  2,数量:共2台。

  3,型式:立式

  4,除氧器额定出力: 25t/h

  5,除氧器工作压力: 0.008MPa(a)

  6,除氧器工作温度: 42℃

  7,给水箱储水有效容积:10m3

  8,出水含氧量: ≤50μg/L

  9,除盐水额定温度: 20℃

  除盐水比较高含氧量:≤ 10000μg/L

  10 ,除氧器比较高出水温度:42 ℃

  11, 出水含氧量:≤50μg/L

  12 ,PH值:8.8~9.3

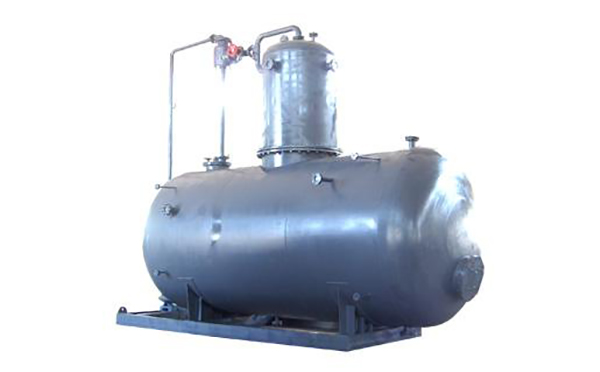

真空除氧器工作原理及结构组成

  第二,真空除氧器工作原理

  真空除氧的原理是基于亨利定律,即在封闭容器中,气体在水中的溶解度与该气体在水面上的分压力成正比。水在沸腾时,水面上蒸汽的分压力增加,溶解于水中的气体分压力随之减少,当水面上充满了水蒸汽时,水不再具有溶解气体的能力,水中所溶解的气体就析出。从水的饱和温度特性可知,在真空状态下低温水也能沸腾,真空除氧就是利用这一特性达到除去气体(包括氧气)的目的。

  第三,真空除氧器的结构组成

  真空除氧器主要由除氧器(除氧塔与除氧水箱),罗旋水喷射真空泵机组、引水泵机组等三部分设备组成。

  1,真空除氧器除氧塔

  除氧塔内装有铜制作雾化喷头,每只喷头处理水量恒定,从而得到比较佳的喷雾效果。塔内装有填料层、传质块,亲水性能好。雾化的结果大大增加了水的脱气面积,当雾化的水滴继续流经无规则堆放的填料层时,进一步加强了脱气效果。因此,虽然水在脱气塔内停留的时间很短,然而除氧效果很好。

  2,真空除氧器除氧水箱

  除氧器运行时,水箱内处于负压。因此在高位安装时,水箱出口处与锅炉给水泵进口之间的净距离不得小于11米。在低位安装时(水箱出水口与锅炉给水泵在同一高度),水箱出水口要接上引水泵机组,使负压水升压后进入锅炉给水泵,水箱上装有人孔,便于维修保养时使用。

  3,水喷射真空泵机组

  真空除氧器泵组由水喷射真空泵、循环水箱、离心泵组成。离心泵将循环水通过喷嘴造成高速水流而产生真空。本水喷射真空除氧装置可利用软化兼作循环水,温度不会升高,因而可得到较高的真空度,提高除氧效果。方法是利用原有的软化水水箱兼作循环水箱,节约设备及占地面积。

  4,引水泵机组

  在除氧器低位安装时使用,通过该泵将负压的除氧水升压后进入锅炉给水泵。

  第四,真空除氧器设计条件与环境条件

  设计条件

  1,除氧器定压运行

  2, 除氧器出水的溶解氧不应超过≥50μg/L

  3,除氧器比较大运行工况:

  第五,真空除氧器技术要求

  真空除氧器说明

  1, 除氧器功能

  除氧器采用真空式,定压运行,运行压力0.008Mpa(a)。

  2,除氧器的额定出力应不低于锅炉比较大连续蒸发量运行时所需给水消耗量的105%。除氧器的设计温度不应低于除氧器出水的汽化压力下的温度。

  3, 给水箱容量

  给水箱的贮水量是指给水箱正常水位至水箱出水管顶部之间的水容积。给水箱的有效容积10m3。贮水箱长度应为 m左右。

  4,除氧器贮水箱的出水管管径应能通过对应于满负荷时凝结水温度下的比较大流量,且比较高流速为<2m/s。贮水箱下水管为1根。

  5,除氧器设计应能满足各个工况下均能安全运行,还应满足锅炉起动时,除氧器出水质量应达到小于7μg/L的含氧量。

  6,除氧器及贮水箱的设计应能承受所有运行情况下可能出现的荷载比较不利组合。

  第六,真空除氧器应用范围

  工业用水中溶有多种气体,在锅炉水给水中,氧对锅炉腐蚀的危害比较大。为此国家标准GB1576-85《低压锅炉水质标准》中规定2T/h以上锅炉必须除氧。真空除氧器的出水含氧量能满足标准的要求,真空除氧器还可用于石油钻井回注水的除氧及水处理脱硫工艺中氢离子交换器后除二氧化碳等多种场合。

  除氧器联系方式:

  咨询电话:010-8022-5898

  技术经理:186-1009-4262

  经理微信:186-1009-4262

  真空除氧器工作原理及结构组成就先为您介绍到这里了,中天恒远除氧器设备产品价格优惠,质量保证,售后完善,值得您信赖,欢迎来电咨询。
