今天为广大朋友介绍的是——废水比例电磁阀

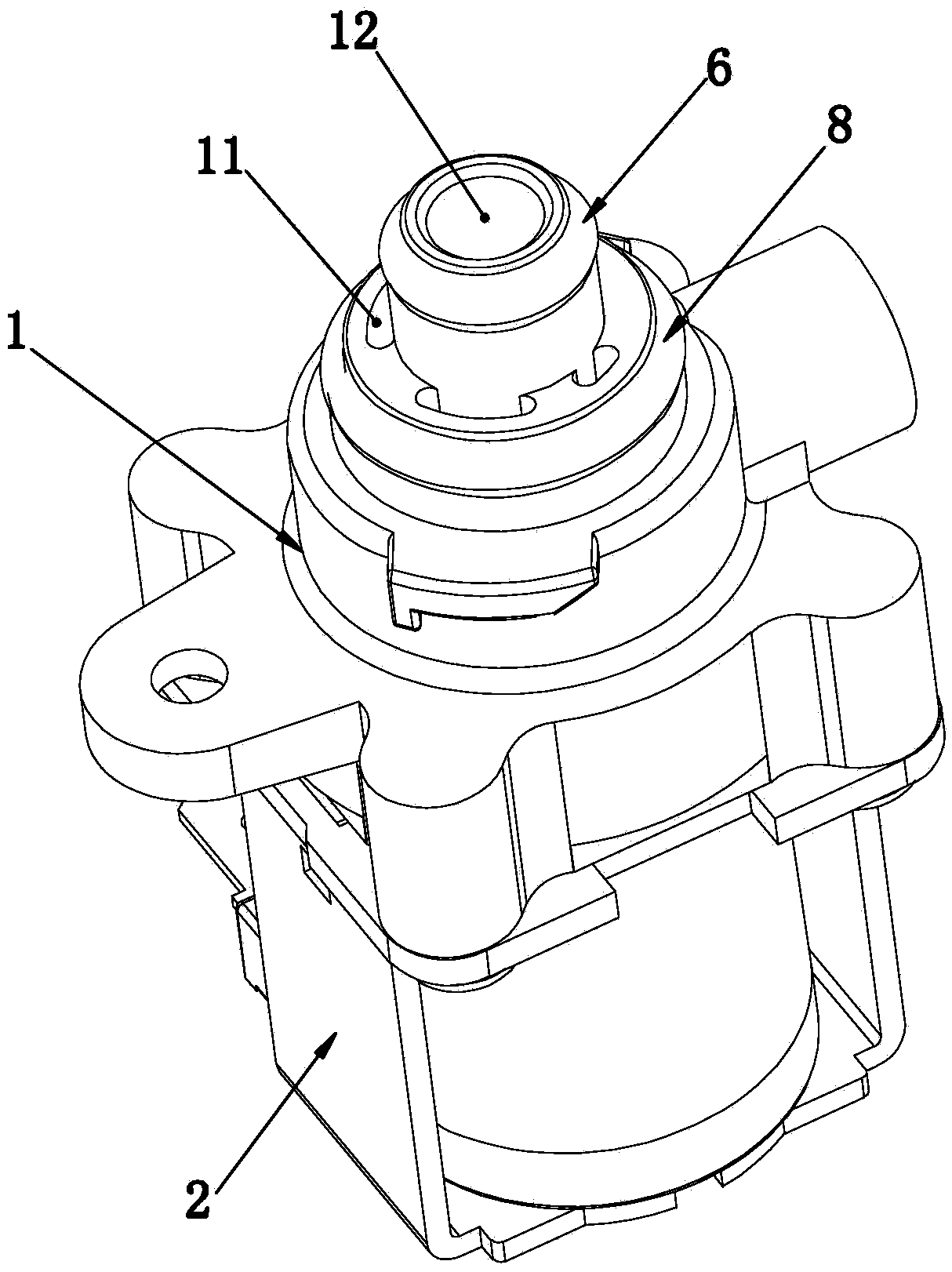

　　废水比例电磁阀提供了如下技术方案：一种废水比例电磁阀，包括有阀体及电磁机构，阀体上设有介质进入通道、介质流出通道及连接腔，连接腔处设有与电磁机构联动连接的密封膜片，电磁机构包括有架设于阀体上的铁芯及套设于铁芯外的线圈，铁芯与密封膜片联动连接，连接腔内设有与介质流出通道导通的导流孔，介质进入通道与介质流出通道平行并列排布于阀体上，导流孔内插设有与导流孔插接连接且外周面与导流孔密封的针管，针管内设有流道，流道的轴向一端与连接腔导通，另一端与介质流出通道导通。采用上述技术方案，提供了一种可调节废水流量、减少噪音的废水比例电磁阀。

　　1.一种废水比例电磁阀，包括有阀体及电磁机构，阀体上设有介质进入通道及介质流出通道，介质进入通道与介质流出通道之间通过连接腔导通，连接腔处设有与电磁机构联动连接且可促使连接腔与介质进入通道及介质流出通道导通或封闭的密封膜片，电磁机构包括有架设于阀体上的铁芯及套设于铁芯外的线圈，铁芯与密封膜片联动连接，连接腔内设有与介质流出通道导通的导流孔，其特征在于：介质进入通道与介质流出通道平行并列排布于阀体上，所述的导流孔内插设有与导流孔插接连接且外周面与导流孔密封的针管，针管内设有流道，流道的轴向一端与连接腔导通，另一端与介质流出通道导通。

　　2.根据权利要求1所述的废水比例电磁阀，其特征在于：所述的介质进入通道与介质流出通道呈台阶状设置，介质进入通道的进口的外周面及介质流出通道的出口的外周面上分别开设置有缺槽，缺槽的底部端面为供密封圈放置定位的密封面;所述阀体上设有安装台阶，该安装台阶处设有密封件。

　　3.根据权利要求1或2所述的废水比例电磁阀，其特征在于：所述的介质流出通道设于阀体上对于设置电磁机构一端的另一端，介质流出通道为延伸至阀体连接腔内的管体，该管体的周边设置有若干个与连接腔导通的孔，该孔为介质进入通道。

　　纯水净化设备的水处理系统需要根据季节的变化或水质的优劣对废水的排出量实施调控，其调控皆采用电磁阀实施。传统的电磁阀主要由阀体及电磁机构，阀体上设有介质进入通道及介质流出通道，介质进入通道与介质流出通道之间通过连接腔导通，连接腔处设有与电磁机构联动连接且可促使连接腔与介质进入通道及介质流出通道导通或封闭的的密封膜片，电磁机构包括有架设于阀体上的铁芯及套设于铁芯外的线圈，铁芯与密封膜片联动连接。为了使废水排出，连接腔内设有与介质流出通道导通的导流孔，该导流孔的横截面呈锥形，虽然可实现废水的排出，但无法对废水的排出流量实时控制，并且在排废水过程中噪音较大。

　　发明内容

　　针对现有技术存在的不足，本实用新型提供了一种可调节废水流量、减少噪音的废水比例电磁阀。

　　为实现上述目的，本实用新型提供了如下技术方案：一种废水比例电磁阀，包括有阀体及电磁机构，阀体上设有介质进入通道及介质流出通道，介质进入通道与介质流出通道之间通过连接腔导通，连接腔处设有与电磁机构联动连接且可促使连接腔与介质进入通道及介质流出通道导通或封闭的密封膜片，电磁机构包括有架设于阀体上的铁芯及套设于铁芯外的线圈，铁芯与密封膜片联动连接，连接腔内设有与介质流出通道导通的导流孔，其特征在于：介质进入通道与介质流出通道平行并列排布于阀体上，所述的导流孔内插设有与导流孔插接连接且外周面与导流孔密封的针管，针管内设有流道，流道的轴向一端与连接腔导通，另一端与介质流出通道导通。

　　采用上述技术方案，通过在导流孔中设置可与导流孔插接连接的针管，促使连接腔与介质流出通道之间通过该针管中的流道实施连通，而且该针管的设置消除了废水排出时的噪音。

　　本实用新型进一步设置为：介质进入通道与介质流出通道呈台阶状设置，介质进入通道的进口的外周面及介质流出通道的出口的外周面上分别开设置有缺槽，缺槽的底部端面为供密封圈放置定位的密封面;所述阀体上设有安装台阶，该安装台阶处设有密封件。

　　采用上述技术方案，这样设置无需在阀体上开设供密封圈及密封件放置的密封槽，不仅方便了加工，而且便于安装。

　　本实用新型进一步设置为：介质流出通道设于阀体上对于设置电磁机构一端的另一端，介质流出通道为延伸至阀体连接腔内的管体，该管体的周边设置若干个与连接腔导通的孔，该孔为介质进入通道。

　　采用上述技术方案，这样设置便于将阀体与净水系统中的其它部件实施安装，同时也可便于加工。
